一例热敏电阻的应用电路说明

来源:电工天下时间:2021-12-06 20:22:57 作者:老电工手机版>>

热敏电阻应用电路

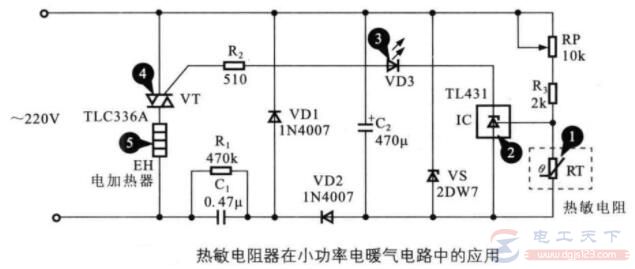

下图为热敏电阻在小功率电暖气电路中的应用:

一例热敏电阻的应用电路说明

电路工作过程说明:

电路选用负温度系数热敏电阻作为感知元件,根据外界环境温度的高低自动控制电路的启停。

1、当环境温度较低时,热敏电阻RT的阻值较大,IC的控制端分压较高,使IC导通,二极管VD3点亮,双向晶闸管VT受触发而导通,电加热器EH通电开始升温。

2、当温度上升到一定程度之后,RT的阻值随温度的升高而降低,使集成电路的控制端电压降低,VD3熄灭,双向晶闸管VT关断,电加热器EH断电停止加热。
