电风扇电容电机的接线方法

来源:电工天下时间:2022-08-15 20:00:58 作者:老电工手机版>>

电风扇电容电机怎么接线,单相电动机有三个抽头,先用万用表电阻挡测量三个线头间的电阻值,电阻最大的两个线头之间并联电容,另一个线头(公共端)接电源的一端。

然后,用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻,阻值稍大的一端接电源的另一端,绝对一次性接正转,如果需要改变方向,则将接电容一端的电源线改接为另一端。

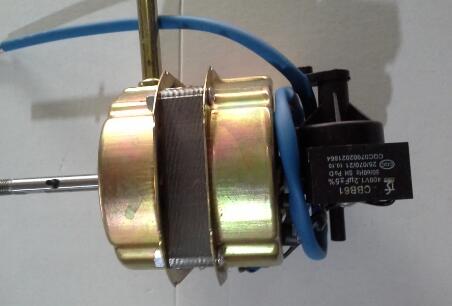

电风扇电容电机的接线方法

三个出线的单相电机主绕组、副绕组的判断方法:

1、先两两测出三条线的阻值,记住最大值的两条线及阻值,第三条线就是主、副的连接点;

2、分别测出接点与两端的阻值(两个阻值之和必须等于上述的最大值),阻值较小的是主绕组,阻值较大的是副绕组。

一般单相电容启动交流电机,与电容串联的那个绕组接头就是副绕组,设副绕组电阻为R1,主绕组电阻为R2, 则 R1>R2。(主绕组功率大,电阻小) 用万用表测量比较三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子:和另外两个端子之间电阻有最大值(R1串联R2),和第二大值R1)剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个为接零线的端子,也就是主绕组和副绕组的公共端子。
