电路中电解电容图形符号,附常见电解电容的特性
来源:电工天下时间:2020-11-17 11:53:57 作者:老电工手机版>>
有关电解电容的小知识,介绍了电解电容的电路图形符号,一个电解电容的实物图,以及五种常见电解电容的特性及用途说明,有需要的朋友参考下。
电容电容符号

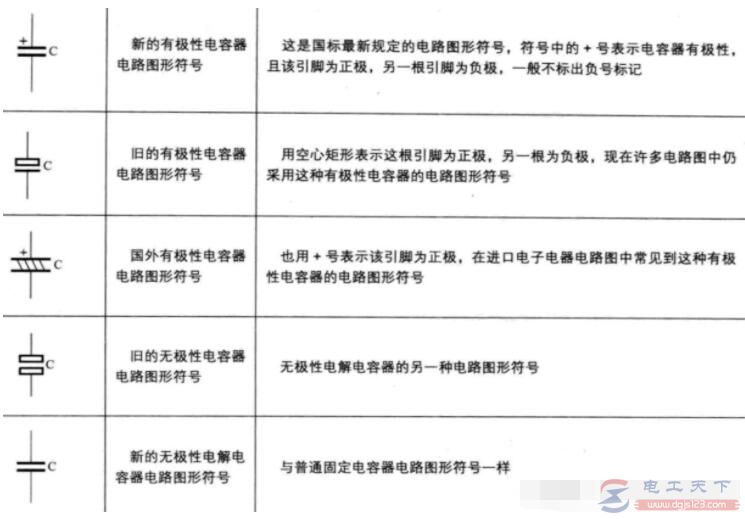

图1:电解电容电路图形符号

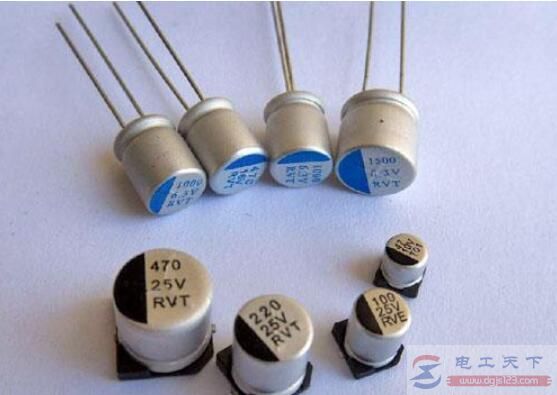

图2:电解电容的实物图
常见电解电容的特性
1、有极性电解电容
特性:
1、有极性电解电容由于内部结构的原因,两根引脚有正负极之分,使用中不能相互搞反,否则不但不能起到正常作用,还会引起爆炸。为减轻危害,这种电解电容器上设有防爆口。
2、有极性电解电容的特点是容量可以做的很大,且容量越大体积越大,漏电流也比较大。

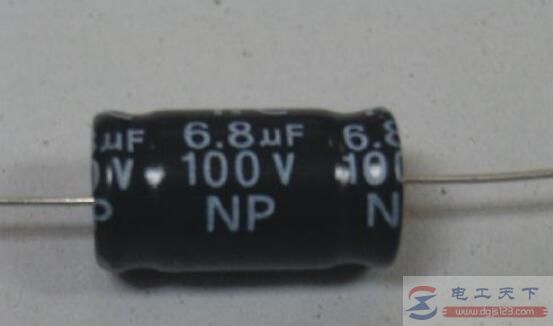

2、无极性电解电容
特性:无极性电解电容又称双极性电解电容,无极性电解电容由于采用了双氧化膜结构,使电解电容器的引脚变成了无极性的,同时又保留了电解电容体积小、容量大、成本低的优点。
用途:音响中分频电路的分频电容,就是无极性电解电容。
3、钽电解电容
特性:钽电解电容采用防潮、阻燃性环氧树脂包封,体积小、漏电流和介质损耗小,频率及温度特性好,寿命长,可靠性高、稳定性好,而且有很宽的工作温度范围,长时间工作和搁置后性能稳定。
用途:适用于尖端军事,计算机,汽车,通信,高档家用电器等领域。

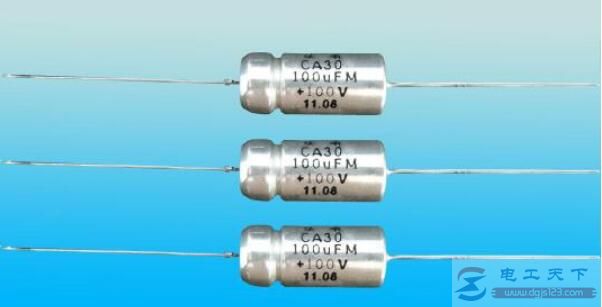

4、非固体钽电解电容
特性:它是管状半密封、有极性、非固体电介质、烧结阳极钽质电容器,它具有体积小、漏电流小、性能优良、稳定可靠、寿命长等优点。
用途:适用于通信,宇航等军用及民用电子设备。

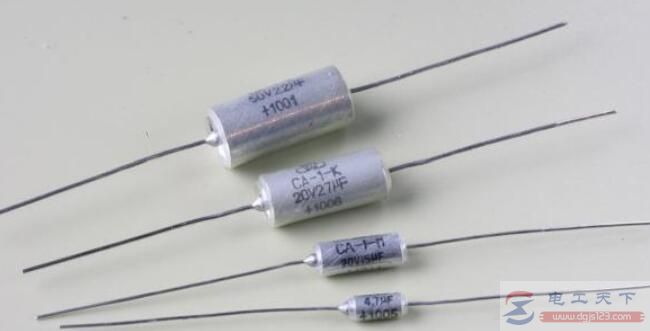

5、固体钽电解电容器
特性:它是金属外壳全密封固体电介质电解电容器。具有体积小、工作温度宽、性能稳定可靠、寿命长等优点。
用途:适用于军用及民用仪器仪表及其他电子设备。
怎么判断电解电容的正负极
有关判断电解电容的正负极的方法,给出了三种螺栓型电解电容,电容正负极接反是个很危险的事情,因此一定要提前判断好正负极,这里分享了螺栓型电解电容判断正负极的三种方法,供大家学习参考。
