补偿电容引接线塞钉怎么安装?

来源:电工天下   编辑:小电工发布时间:2020-02-06 09:25:32

补偿电容引接线塞钉怎么安装?有关补偿电容引接线塞钉的安装方法,在做补偿电容的配置时,引接线塞钉有着非常大的作用,如何正确安装引接线塞钉呢,为大家介绍补偿电容在特

补偿电容引接线塞钉的安装方法

有关补偿电容引接线塞钉的安装方法,在做补偿电容的配置时,引接线塞钉有着非常大的作用,如何正确安装引接线塞钉呢,为大家介绍补偿电容在特制轨枕中的安装,以及补偿电容在普通轨枕的安装方法。

一种是引接线和塞钉是焊接方式,将塞钉直接打入钢轨。

还有一种是引接线用直径为φ8mm的冷压铜端头(加强型)与之压接,而钢轨轨腰中部要安装塞钉帽及配套塞钉,两种安装方法钢轨钻孔直径均为φ9.8mm。

补偿电容的二种安装方法,但为了方便工务部门大型养路机械作业,铁道部要求将补偿电容安装在特制轨枕内。

一、补偿电容在特制轨枕中的安装

将补偿电容置于特制轨枕。

补偿电容引接线从特制轨枕两端引线孔中引出。

将补偿电容两端引接线用钢轨卡具固定,用手捶将引接线塞钉打入塞钉孔中,手捶击打塞钉时用力要均匀,以免将塞钉打歪。塞钉大入钢轨后以塞钉头露出钢轨内侧1~4mm为宜。

使塞钉引线朝下并与水平面约成45°~60°夹角。

塞钉两端涂漆防护。

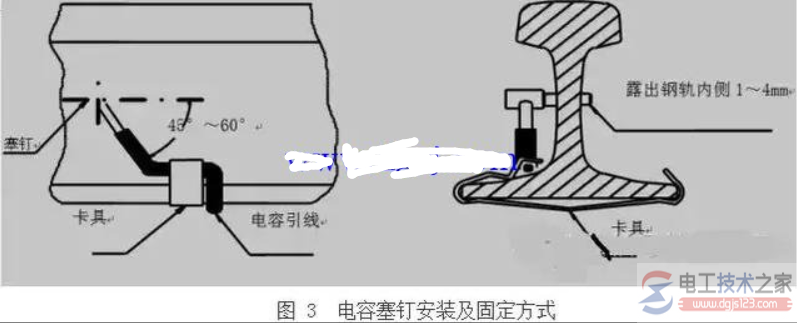

安装方式如图:

补偿电容引接线塞钉怎么安装

图 3 电容塞钉安装及固定方式

二、补偿电容在普通轨枕的安装方法

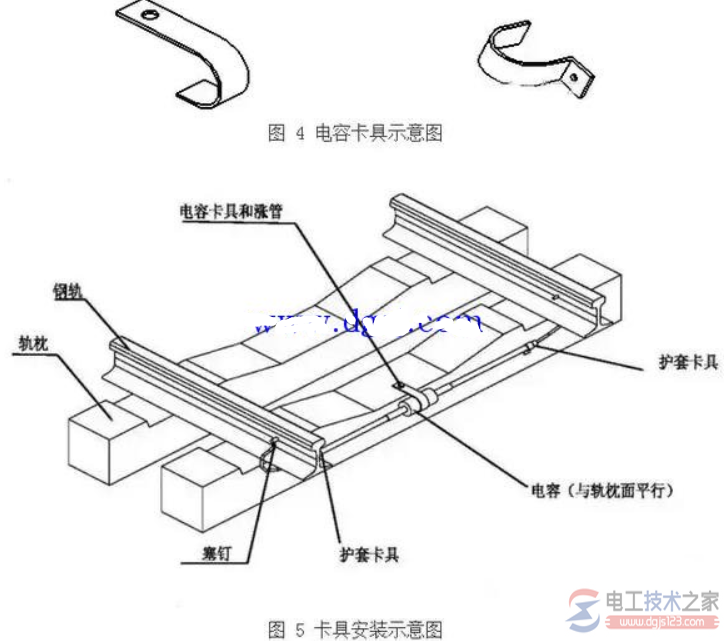

1、安装补偿电容卡具:将电容卡具用φ6mm胀管螺栓固定在轨枕侧面,并将补偿电容安装在卡具内。

补偿电容引接线塞钉怎么安装

2、安装补偿电容引接线卡具:

将轨枕卡具用φ6mm胀管螺栓固定在轨枕侧面,并将引接线两端安装在卡具内。

3、安装补偿电容引接线钢轨卡具:

用钢轨卡具将引接线两端在轨底上面走行部分固定。

电容引接线塞钉安装方法及防护,参照特制轨枕安装方法安装。

三、补偿电容安装及结构要求

补偿电容结构要求:

a)、轨道电路补偿电容包括电容器主体和电缆引接线组成的电气部件、塞钉和卡具组成的连接部件以及保护罩组成的防护部件。

b)、电容器及两端引出电缆使用专用保护罩防护,保护罩可以采用耐老化、寿命长的非金属材料制做,使其具有一定的抗冲击功能,其结构设计满足钢轨、轨枕结构、电容引线的外径及连接时的弯曲度,两端卡接在钢轨上,安装方便,卡接牢固,不影响大型养路机械的作业,与轨枕颜色接近,使其具有一定的防盗功能。并考虑宽枕地段轨道电路补偿电容的安装和防护。

c)、保护罩口采取可靠密封措施。引出电缆使用绝缘橡套电缆轴向引出,电缆引线(包括电容器)总长度为2.2m±0.05m。

d)、塞钉与引接线采用锡焊接,焊接部分能承受1000N以上的拉力,防震性能强,保证补偿电容与钢轨连接部位接触良好。塞钉结构采用嵌接式机械构件,与电缆引接线连接后,要求其连接部位进行防腐、防水处理。
