三相电路中性点漂移问题的解决方法

来源:电工天下时间:2021-07-20 09:01:11 作者:老电工手机版>>

有关三相电路中性点漂移的解决方法,如何解决电路中性点漂移的问题,三相四线供电系统零线断开后,由于三相负载的不平衡,导致中性点漂移,一定要使三相负荷电流平衡。

一、三相电路中性点漂移问题的解决方法

交流电通常是三相的,相角差120度,在Y形接法中构成一个中性点。

三相电流不平衡时,中性线(也就是俗称的零线)就有电流通过。当由于某各原因造成中性线断开或电阻很大,中性点就有电压,称之为中性点漂移。

三相四线供电系统零线断开后,由于三相负载的不平衡,导致中性点漂移。

零线断后,原220V用电器无零线,只有通过其他相线构成回路,而任意两相相电压为380V,因而严重过电压造成各种故障。所以一定要使三相负荷电流平衡。

二、中性点漂移影响是线电压还是相电压

首先要搞清楚什么是三相交流电及三相交流电的供电方式:

三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。它是由三相发电机三组对称的绕组产生的,每一绕组连同其外部回路称一相,分别记以A、B、C。它们的组合称三相制,常以三相三线制(即三角形接法)和三相四线制(即星形接法)方式供电。

三角形接法是将各相电源或负载依次首尾相连,并将每个相连的点引出,作为三相电的三条相线。三角形接法没有中性点,也不可引出中性线,因此只有三相三线制。添加地线后,成为三相四线制。

星形接法是将各相电源或负载的一端都接在一点上,而它们的另一端作为引出线,分别为三相电的三条相线。对于星形接法,可以将中点(称为中性点)引出作为中性线,形成三相四线制。也可不引出,形成三相三线制。无论是否有中性线,都可以添加地线,分别成为三相五线制或三相四线制。

什么是相电压,什么是线电压

每根相线(火线)与中性线(零线)间的电压叫相电压,其有效值用UA、UB、UC表示;相线间的电压叫线电压,其有效值用UAB、UBC、UCA表示。因为三相交流电源的三个线圈产生的交流电压相位相差120°,三个线圈作星形连接时,相电压等于线电压的根号3倍。我们通常讲的电压是220伏,380伏,就是三相四线制供电时的相电压和线电压。

中性点漂移影响是线电压还是相电压?

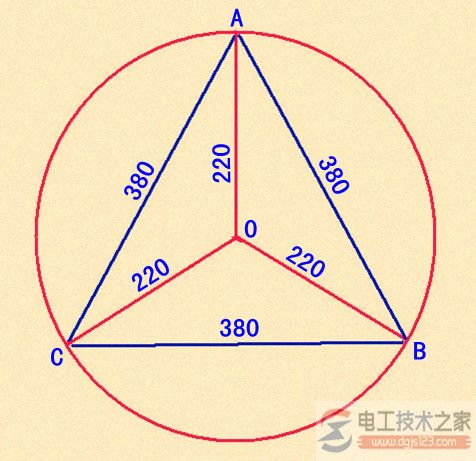

中性点只存在于星形接法中,利用下图中可以分析中性点漂移时对线电压和相电压的影响,图中等边三角形ABC的三条边分别表示线电压,三个顶点所在的半径表示相电压。当中性点漂移时,表现为图中O点不再位于圆心,此时,表示相电压的线段AO、BO、CO长度都会发生变化,而表示线电压的线段AB、BC、CA长度是没有改变的中心。因此,中性点漂移影响相电压,不影响线电压。

附图:

中性点漂移影响

三、什么是电路的中性点漂移?

交流电通常是三相的,相角差120度,在Y形接法中构成一个中性点。三相电流不平衡时,中性线(也就是俗称的零线)就有电流通过。当由于某各原因造成中性线断开或电阻很大,中性点就有电压,称之为中性点漂移。
