几款555延时电路实现延时定时功能的接线图

来源:电工天下   编辑:小电工发布时间:2020-12-10 09:55:46

分享几款555延时电路实现延时定时功能的接线图,包括555声光控制延时节能电灯电路图、555可调延时照明自熄灯电路图、555组成的自动曝光定时电路、555组成的无触点暗房定时器等电路图。

555延时电路实现延时定时功能

一、555声光控制延时节能电灯电路图

如图,延时节电灯电路包括声控、光控传感元件、放大器和由555构成的单稳定时电路及降压整流电路。

IC(555)和R5、Cg等组成单稳定时电路,定时时间Td=1.1RC,图示参数的延时时间约2分钟,即SCR导通,灯泡点亮约2分钟。

声控元件采用压电陶瓷片HTD,将声响转为电信号,经BG1、BG2直接耦合放大器放大后,加至IC的触发端2脚,使IC置位,输出高电平,SCR导通,灯亮。

光敏三极管选用3DU5型,无光照时BG3、BG4截止,IC的4脚为高电平,IC处于待触发状态。天亮时,BG4呈低阻态,BG3导通,使IC的4脚电位为低电平,IC被强制复位,3脚为低电平,使双向可控硅截止。白天,有声音输入也无法使灯点亮,达到节电的目的。

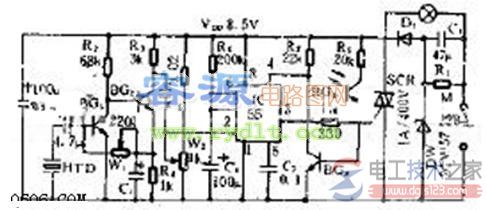

555声光控制延时节能电灯电路图1

二、555可调延时照明自熄灯电路图

该电路包括降压整流电路、开机定时电路和可控硅控制电路,用于楼梯、走廊等公共场合的照明灯。

降压整流电流的Vdd=+9V,供给控制器直流电压。

IC(555)和R1~R4、C1组成开机延时电路,单稳时间取决于定时开关K的位置。延迟时间td=1.1RC1.延迟时间到,555复位,SCR截止,灯泡H无电自熄。延迟时间可取1分钟或10分钟不等,取决于时间常数RC1。

555可调延时照明自熄灯电路图

三、555组成的自动曝光定时电路

555组成的自动曝光定时电路

四、555组成的无触点暗房定时器

555组成的无触点暗房定时器

五、555组成的暗室时间控制器

555组成的暗室时间控制器

六、555刮水器延时控制电路

555刮水器延时控制电路1

555刮水器延时控制电路2

七、555组成带“看门狗”的延时电路

本电路原本是一个通电延时型的控制电路,延时时间由定时元件Rl、C1决定。但在带了“看门狗”电路后,可以利用它作为某些应用系统的监视电路。

555组成带“看门狗”的延时电路

八、555组成的袖珍电子定时催眠按摩器

如图所示是用两块555定时器组成的袖珍电子定时催眠按摩器电路,可满足人们休闲保健需要。电路由三部分组成:定时器电路、催眠器电路、按摩器电路。

555组成的袖珍电子定时催眠按摩器

    展开全文
