用耳机与灯泡组成的测线通断器
来源：电工天下时间：2022-06-01 21:04:03 作者：老电工手机版>>
下图中（a）、（b）是最简便的线路通断检测器，当测得导线通路时灯泡发光，耳机在通断瞬时发出声响；当线路断路时，耳机不响，灯泡不亮。

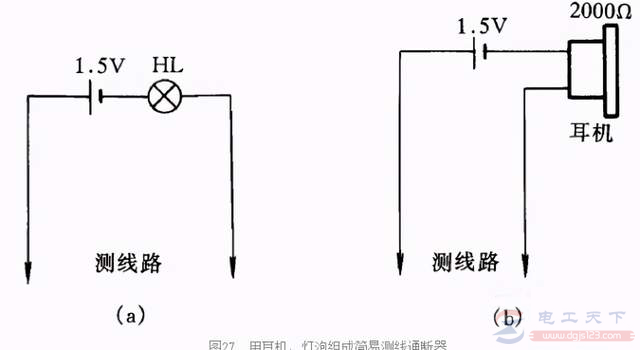

图1：用耳机、灯泡组成简易测线通断器
以上方法简单易行，非常适合初学电工制作工具仪表或代替万用表做测量，最大的优点是携带方便。
