二个简单的缺相保护电路图

有关缺相保护的知识，分享二个简单的缺相保护电路图，一个是在电动机单相运转电路的基础上，加装一个中间继电器来实现缺相保护，另一个是电动机缺相自动保护电路，下面具体来看下。

缺相保护电路图

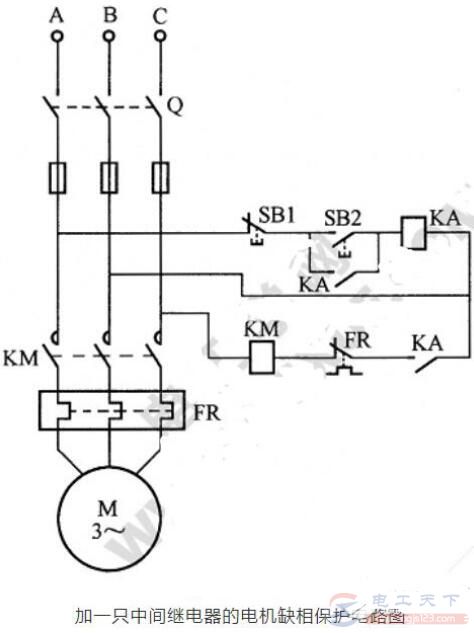

1、电路一

该电路是在电动机单向运转电路的基础上，加装一只中间继电器来实现缺相保护的电路。

其运行原理如下：

起动时按下起动按钮SB2，中间继电器KA得电吸合并自锁，另一个常开触点闭合，使接触器KM得电吸合，电动机起动运转。停止时按下按钮SB1，KA断电释放，KM断电释放，电动机停转。

当A相电源断，KA不能得电；当B相断时，按下SB2时，因中间继电器串联在接触器线圈上的常开触点未闭合，使KA和KM不能得电；当C相断时，接触器KM不能得电。

因此，任何一相断相，电动机都无法起动，从而实现了缺相保护的目的。

2、电路二

一种电动机缺相自动保护电路，本电路利用三相电动机缺相时，三相电流不平衡的特点，采用三只电流互感器检测三相电流是否平衡。当不平衡时发出信号，使接触器断电，及时切断电动机电源，从而保护电动机不因缺相而烧坏。

在上图中，按下起动按钮SB2，接触器KM得电吸合，主触点接通电动机电源，电动机起动，同时KM的辅助触点接通保护电路电源。如果三相电流平衡，三只互感器感应电压经二极管VD1~VD3整流，使三极管VT1~VT3导通，VT4截止，VT5导通，继电器K得电，其常开触点闭合，KM继续得电，电动机保持正常运转。

当电动机起动或运转时一相断相，导致VT1~VT3之一截止，使VT4导通，VT5截止，K失电，KM断电，电动机停转，以避免电动机缺相运转而烧坏。图中VT1~VT4可用3DG6型，VT5用3DG12型，K为JR-4型。
