一例冰箱电子温控器电路的工作原理分析
来源：电工天下时间：2021-11-30 06:06:37 作者：老电工手机版>>
冰箱电子温控器电路

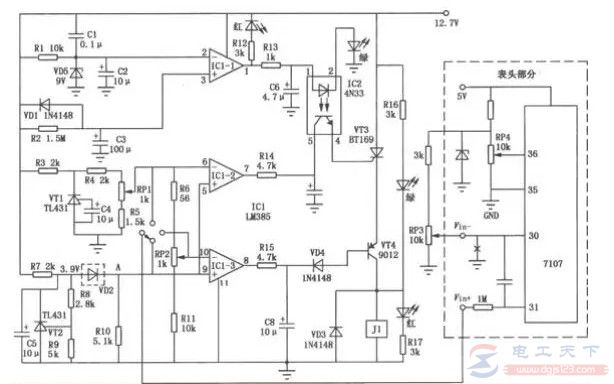

电路图如下所示：
1、工作原理
VD2为温度传感器，由5只二极管1N4148串联而成，A点电位将随传感器VD2所测到的温度呈正比变化。温度每升高1℃，VD2的正向压降减小约12mV。电位器RPl设定上限温度值（压缩机启动），电位器RP2设定下限温度值（压缩机停止），两者之间为温差，最小温差可调到0.5℃。延时电路与比较器输出端用IC2光电耦合器隔离，可提高电路的可靠性。温度显示表头选用μP5135A型（表头部分见图中虚线框内）。
2、工作过程
本电路传感器VD2的负端即A点电位设计成1V为0℃，而表头为0V显示“00.0”，所以在电路中加入3kΩ电阻和电位器RP3，并将表头集成电路7170的30脚接地线（图中打×处）断开，使表头的Vin端的电位提高1V。
在调试时将传感器VD2置于冰水混合物中，调电位器RP3使表头显示“00.0”，然后把VD2放入沸水中，调电位器RP4使表头显示为“100.0”，调试结束。
最后，按电冰箱冷藏室内所储存的食物设定好温度、温差，即可投入使用。
