电动机Y—△减压启动的控制电路图
当负载对电动机启动力矩无严格要求，需又需要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕阻接成三角形时，才可以采用星三角启动方法。
该方法：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过时间继电器实现）；星三角启动属降压启动，以牺牲功率为代价换取降低启动电流来实现，所以不能一概而论。
以电机功率的大小来确定是否需采用星三角启动，还需要看使用了什么样的负载。
一般在启动时负载轻、运行时负载重的情况下，可以考虑使采用星三角启动，通常鼠笼型电机的启动电流是运行电流的5-7倍，而电网对电压要求一般为正负10%，为了使电机启动电流不对电网电压形成过大的冲击，可以采用星三角启动。
一般要求在鼠笼型电机的功率超过变压器额定功率的10%时，就需要采用星三角启动，该方法适用于容量7.5KW以上的三相异步电动机。
老图纸：
上图为老式星三角图纸，供大家参考。

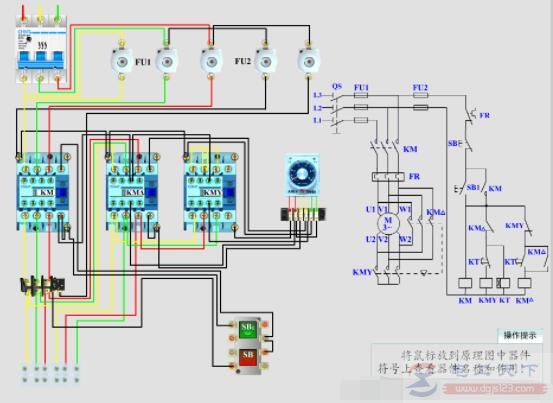

新图纸：
