一例自锁正转控制电路的原理分析
来源：电工天下时间：2021-10-17 17:39:14 作者：老电工手机版>>
电动控制电路只适合短时间运行，若需要达到电动机长时间连续运行，必须采用自锁正转控制电路。自锁电路不仅有长时间运行锁定功能，还可以实现欠压失压保护功能。

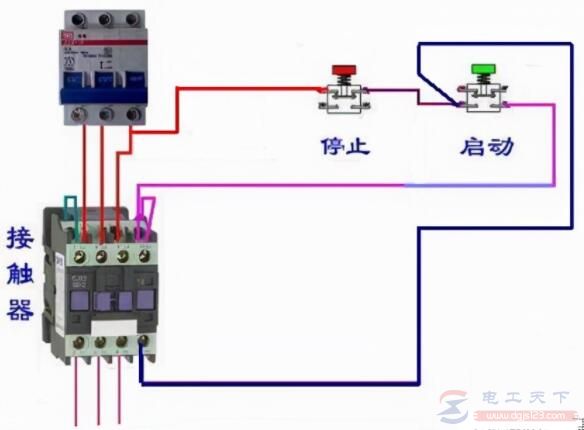

自锁正转控制电路
以下介绍了电路中各符号的含义，以及电路的工作原理，一起来学习下。

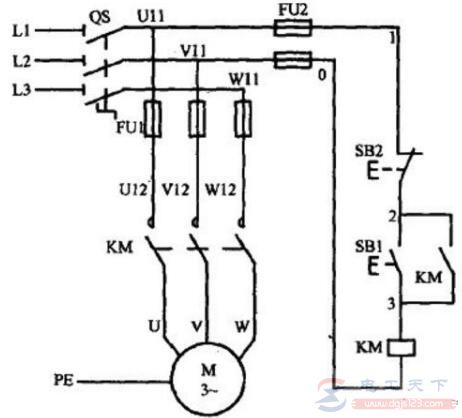

一、各部分符号含义
L1、L2、L3：三相供电电源
QS：主电路电源开关
FU1：主电路熔断器
KM：接触器主触点
3M：三相电机
U、V、W：三相电机接线
PE：接地线
FU2：控制电路熔断器
SB1：常开按钮（启动按钮）
SB2: 常闭按钮（停止按钮）
KM：接触器线圈
二、电路工作原理
1.通电：闭合电源主开关QS

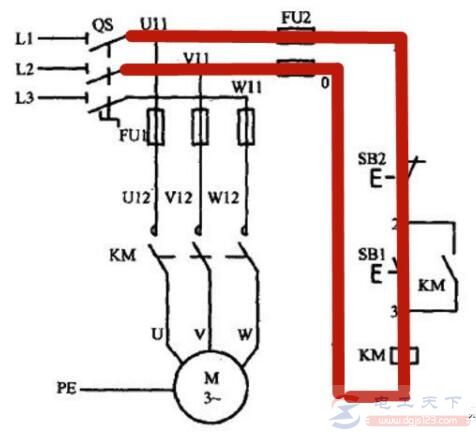

2.启动：按下SB1--接触器线圈KM得电吸合--接触器主触点KM吸合--三相电机3M通电运行

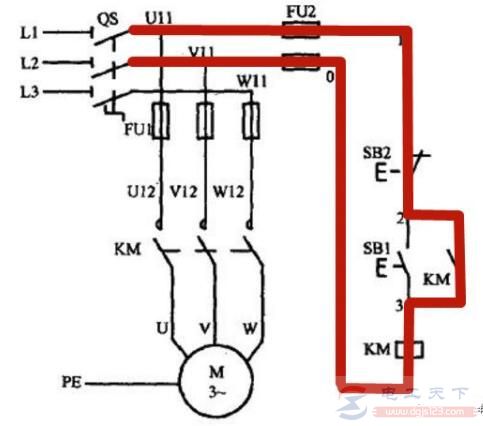

3.自锁：松开启动按钮SB1--接触器线圈KM依靠辅助常开触点闭合供电--接触器主触点KM保持吸合状态三相电机3M正常运行
4.停止：按下停止按钮SB2--接触器线圈KM断电--主触点和常开触点均断开--电动机3M停止运行
5.断电：断开电源QS
失压保护：为了保证在停电后无法重新自动供电启动避免危险，线路在断电后切断电动机供电。
欠压保护：通常当电源电压低于额定电压85%时，接触器线圈吸力不足自动断开，切断电源对电动点供电让电动机停止运行。
