一例多地启停控制电路的工作原理
来源：电工天下时间：2021-10-16 09:56:04 作者：老电工手机版>>
多地启停控制电路

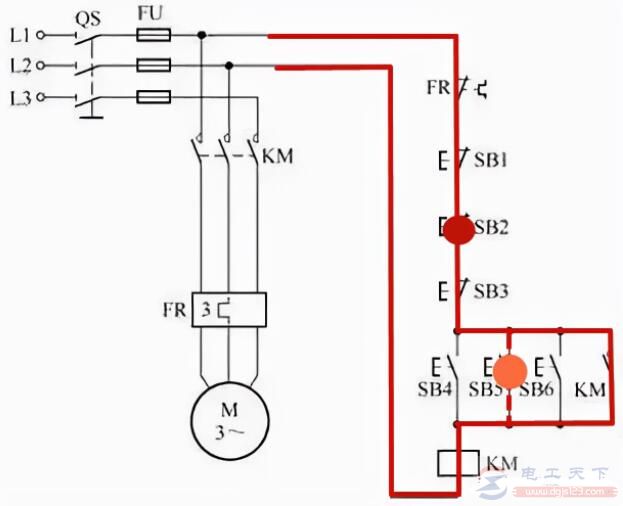

下图中，SB1->SB4为一对启停在A地控制，SB2->SB5为一对启停在B地控制，SB3->SB6为一对在C地控制。
电路工作原理：
1、A地启停
按下按钮SB4电动机启动->松开后自锁->按下SB1停止电动机运行。
2、B地启停
按下按钮SB5电动机启动->松开后自锁->按下SB2停止电动机运行。
3、C地启停
按下按钮SB6电动机启动->松开后自锁->按下SB3停止电动机运行。
