一例5v转成1.5v稳压电路图

5v转1.5v稳压电路图

5V手机充电器电压降为1.5V，这里分享两款电路简单的5V转1.5V稳压电路，大家根据自己的实际需要来选择使用。

以下是电路图：

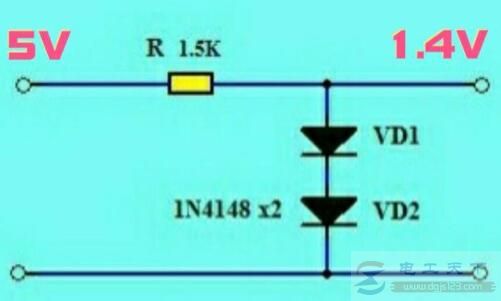

图1：二极管构成的简单稳压电路

指针式石英钟表表芯的工作电流多在数十μA以内，即使耗电较大的表芯，工作电流也不过数百μA，所以用两个硅二极管串联，通过一个限流电阻接5V电源，即可给钟表供电。

上图中单个1N4148（亦可以选用1N4007）二极管的正向压降约为0.6～0.7V（具体大小与流过管子的正向电流有关），两个1N4148串联，稳压值约为1.3～1.4V，这个电压只是略低于1.5V，不会影响钟表的走时精度。电阻R为限流电阻，取值1.5KΩ时，整个电路的工作电流为2.4mA。本电路若采用1.5V的稳压管代替两个串联的1N4148二极管，电路设计会更简单，不过很难买到稳压值这么小的稳压管。

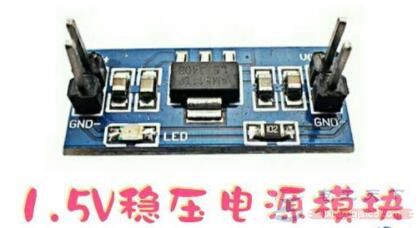

图2：低压差1.5V稳压电源模块。

如果觉得以上稳压电路的电压不精确，则可以选用市售的1.5V稳压电源模块，其输入5V电压，输出为稳定的1.5V电压。

以下是这种电源模块的电路原理图：

图2：1.5V稳压电源模块电路原理图。

上图中AMS1117-1.5V是一款低功耗、低压差的稳压IC，压差最大为1V，具体大小与负载电流有关，负载电流越小，压差就越小。本电路输入电压≥2.5V，可输出1.5V的稳定电压。
