一例用μA7912制作的-12V稳压电源电路图

μA7912制作的-12V稳压电源电路图

自制输岀直流12Ⅴ的电源，材料：一个220V变12V变压器，一支整流模组，一支25V/2200uF直流电容。

组装：先把变压器的交流输入端连接一根带插头的导线。变压器输出端有两根线与整流模组带~两个符号相连接。整流模徂带+、-符号与25V/2200uF电容正负极连接引出两根引线做电器用电连接用。

功率大小只由变压器的功率决定。输出为负电压的稳压集成电路型号较少，主要有KA337和μA7912二种，前者输出的负电压可调，后者输出为固定的－12V电压。

以下是一款采用μA7912制作的－12V稳压电源的电路图：

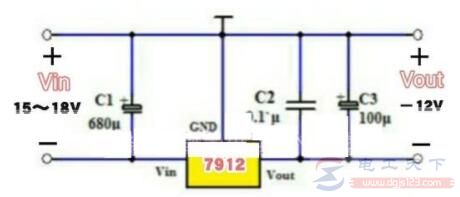

图1：7912构成的-12V稳压电源

μA7912是一款常用的负三端稳压器件，输出电压为－12V，最大输出电流为1.5A。上图电路为7912构成的－12V稳压电源，这个电路与7812稳压电路一样，区虽在于其输入电压的正端为GND端，输入电压的负端接7912的Vin端（②脚），这样7912的Vout端（③脚）输出即为－12V电压。另外，采用7912构成－12V稳压电源时，注意作为滤波的电解电容C1和C3的极性不能接错，此时电解电容的正极接地。

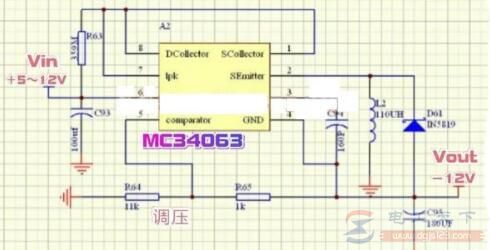

图2：MC34063构成的＋12V转－12V稳压电路

如果只有一个正12V电源，而要加一个负12V电源组成一个±12V稳压电源，可以采用MC34063将正12V电源转为负12V电源，而且是共用一个GND端，可获得±12V的稳压电源。

在上图电路中，MC34063的输入电压为5～12V，输出电压为－12V（实际电压可通过电阻R64和R65来调整）。MC34063的最大输出电流为500mA，如果要使输出电流更大，可以在MC34063的②脚外接大功率三极管来扩流。
