移动电源维修电路原理图及移动电源方案说明
来源:电工天下时间:2020-06-15 14:57:44 作者:老电工手机版>>
有关移动电源维修电路原理图及移动电源方案,移动电源方案功能要求,包括单芯片控制充电、升压输出、电量指示功能,移动电源方案中的电性能参数,移动电源的使用步骤等。

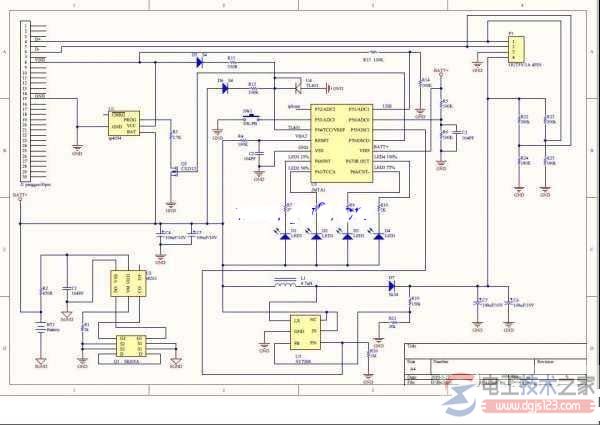

移动电源维修电路的原理图
如下图:
移动电源方案功能要求:
1、单芯片控制充电、升压输出、电量指示功能,输出电流可达1A,效率90%以上。
按开关键开机6灯频闪几次后待机, LI为充电指示,L2频闪指示有输出。L2I常亮为输出充满指示,L3-L6为电量指示。
在输出时L2频闪。充电时LI频闪。当有负载设备连接时自动输出,无负载电流转为待机。
当按开关工作后,无负载(无操作)10秒自动关机。 移动电源维修电路原理图
2、移动电源方案
单芯片控制为内电池充电、升压输出、电量显示、边充边放;输入电压5V、300-1000MA,输出电压5V、;输出电流可达1A,输出效率90%以上。
1)移动电源的电性能参数:
USB输入电压:DC 5V ;
USB 电源输出:DC 5V 1000MA
2)移动电源的使用步骤
长按电源键(约5秒)进行开机;显示当前电量6秒后闪烁三次进入待机,无负载(无操作)10秒自动关机。移动电源维修电路原理图
单按电源键可开起电灯,再次按关闭电灯,无负载(无操作)10秒自动关机。电工天下
当电量不足时,L3灯会闪烁,并且10秒后会自动关断输出,充电时,有充电指示,且充电的电量灯不停的闪动;当充满电时,会自动停止充电,此时充电指示的灯全亮;无负载(无操作)10秒自动关机。
支持开机或关机下充电,当在5分钟之后,当有负载设备连接时自动输出,电源会自动关闭电压输出。
