红外线接收头原理图与管脚排列方法图解

来源：电工天下时间：2016-06-10 08:44:42 作者：老电工手机版>>

红外线接收头原理图及管脚排列

什么是遥控接收头？

所谓接收头就是将光敏二极管和放大电路组合到一起的元件，这些元件完成接收、放大、解调等功能。

所有红外线遥控器的输出都是用编码后的串行数据对30~56kHz的方波进行脉冲幅度调制而产生的。

如果直接对已调波进行测量，由于单芯片系统的指令周期是微秒(μs)，而已调波的脉宽只有20多μs，会产生很大的误差。

因此，先要对已调波进行解调，对解调后的波形进行测量。

红外一体化接收头：

红外线接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据 “0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。

重点是找到数据“0”与“1”间的波形差别，输出端可与CMOS、TTL电路相连，这种接收头广泛用在空调，电视，VCD等电器中。红外线接收头原理图及管脚排列

早期的红外一体化接收头一般由集成电路与接收二极管焊接在一块电路板上完成的，这种接收头具有体积大的缺点，现在的接收头是集成电路与接收二极管封装在一起的，不可拆，不可修，体积很小。

大多数接收头供电为5V，有极少数早期的接收头为12V供电。

采用索尼CX20106接收芯片组合的接收头电路。

图1 CX20106接收头内部电路图：

红外线遥控接收芯片CX20106可以完成对摇控信号的前置放大、限幅放大、带通滤波、峰值检波和波形整形，只需加上简单的外围电路即可完成对已调波的解调，原理如图1所示。

接收头好坏判断：

接收头接上5V电压，输出端接万用表，按遥控器任意键，对准接收器，万用表指针应在3-4.5V 之间任意一电压点摆动为好的。

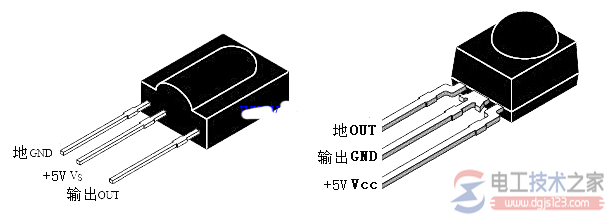

接收头替换：原则上大多数接收头都可互相代换，只需注意供电电压与管脚位置就行。接收头引脚位置大多数有以下两种排列方式，但也有与之不一样的排列方法，代换时应注意。

图2 大体积接收头的引脚图图3 小型接收头的管脚图
