电蚊拍的电路原理图_电蚊拍的使用方法

来源:电工天下   编辑:小电工发布时间:2019-11-28 09:31:08

有关电蚊拍的电路原理,电蚊拍的使用方法,电蚊拍的电路如图,由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成,电蚊拍的正确使用方法。

电蚊拍的原理图

一、电蚊拍的电路原理

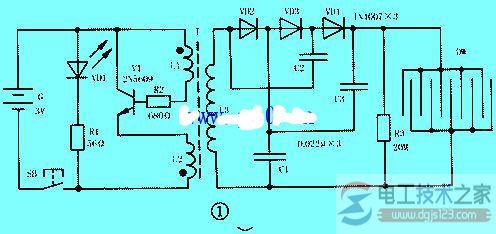

电蚊拍的电路如图1,它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。

当按下电源开关SB时,由三极管VT和变压器T构成的高频振荡器通电工作,把3V直流电变成18kHz左右的高频交流电,经T升压到约800V(放电距离估测),再经二极管VD2~VD4、电容器C1~C3三倍压整流升高到2500V左右,加到蚊拍的金属网DW上。

当蚊蝇触及高压电网时,虫体造成电网短路,即会被电流、电弧杀灼或击晕、击毙。

电蚊拍的电路原理

电路中,发光二极管VD1和限流电阻器R1构成指示灯电路,用来指示电路通断状态及显示电池电能的耗损情况。

二、电蚊拍的特点

使用4V可充电的高容量铅酸电池或2.4v镍氢/镍镉电池,也有用干电池的。

经升压电路在双层电网间产生1850V直流左右的高压电(电流小于10毫安,对人畜无害),两电网间的静电场有较强的吸附力,当蚊蝇等害虫接近电网时,能将它们吸入电网间,产生的短路电流随即将电毙;

同时电蚊蝇拍产生的高压电还能释放一定量的负氧离子,既可杀菌消毒,又能净化空气。该产品投放市场以来,深受国内外众多用户的喜爱,并已逐步成为夏日灭虫不可缺少的工具。

三、电蚊拍的使用方法

1、本产品装有4V可充电的高容量磷酸铁锂电池。每次充电8-15小时,可反复充电400次,环保节能。充电完成拔动开关,可选择是否带照明灯下灭蚊,按下开关,即可享受灭蚊带给您的无限乐趣。

2、灭蚊时:对于停在墙上或蚊帐上的蚊子,按下电源开关,此时红灯亮,将稀网面对蚊子,轻轻靠近它,蚊子即被吸入两电网间,随即将其击毙,稀网朝下,松下开关,蚊子即会掉落;对于在空中飞的蚊子,按下开关,稀面网对准它,挥动即可。

3、灭苍蝇。因苍蝇的灵敏度较高,使用时需掌握一定的技巧。

a:对于停在平面上的苍蝇,手握灭蚊蝇拍,稀面网对着苍蝇,轻轻地放置于距苍蝇20--30公分的同一平面处.按下开关,红灯亮后,对苍蝇快速挥动,苍蝇即被吸到两电网间,持续电击1-2秒,苍蝇即被电死。

b:对于墙面上的苍蝇,手握灭蚊蝇拍,稀面网对着苍蝇,贴着墙面,放在距苍蝇下面或侧面20--30公分处,按下开关快速挥动,苍蝇即被吸入两电网间,持续电击1--2秒,苍蝇即被电死。

c:对于停在悬挂于空中绳子上的苍蝇,手握灭蚊蝇拍,稀网面对着苍蝇20--30公分处,按下开关,快速挥动,苍蝇即被吸入两电网间,持续电击1--2秒,苍蝇即被电死。若苍蝇掉到桌面上,可将稀面网朝下,使其置于稀面网的两根金属条之间,按下开关,轻轻移动,害虫即被吸入网中,翻转手柄,使稀面网朝上,即可拣起害虫。无须用手拣。
