干式变压器与油浸电力变压器的区别详解

来源:电工天下时间:2018-02-05 19:18:28 作者:老电工手机版>>

在变压器的分类中,有两种变压器是大家一定要熟悉的,一种是干式变压器,一种是油浸式变压器,尤其是干式变压器与油浸式变压器的区别,一定要了解清楚,无论从干式变压器的价格上,还是干式变压器的型号等多个方面,均需要大家投入精力去熟悉,才能彻底掌握干式变压器与油浸式变压器的区别。

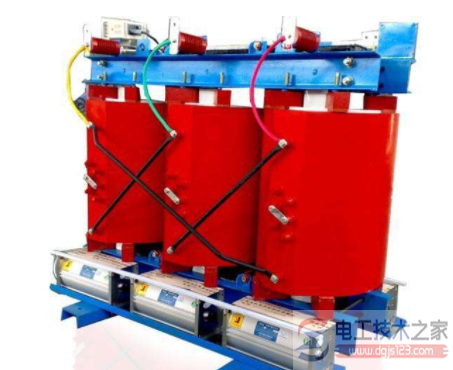

干式变压器与油浸式变压器的区别

干式变压器与油浸式变压器的区别详解(www.dgjs123.com)

干式变压器利用空气来散热,油浸式变压器利用油做介质来散热。谈到干式变压器与油浸式变压器的区别,还要注意二者的功率对比,前者功率小,防潮性能差,而油浸式变压器的功率大,在防潮方面要优于干式变压器。

一般来讲,油浸式变压器造价低、维护方便,但其缺点是可燃、可爆。干变由于具有良好的防火性,可以拆开运输放便,清洁,易维护,按装不需机座,没有渗油池,可安装在负荷中心区,以减 少电压损失和电能损耗。但干变价格高,体积大,防潮防尘性差,而且噪音大。

油浸式变压器由于防火的需要,一般安装在单独的变压器室内或室外,而干式变压器肯定安装在室内,一般情况下安装在低压配电室内,和低压配电柜并排安装。

干式变压器与油浸式变压器的主要区别:

干式变压器与油浸式变压器的区别详解(www.dgjs123.com)

从9个方面来看二者的区别,在变压器的价格方面,干式变压器比油浸式变压器要贵。从变压器的容量上来看,油变普遍比干变容量大。干式变压器一般适用于配电用,容量大都在1600KVA以下, 电压在10KV以下,也有个别做到35KV电压等级的;而油式变压器却可以从小到大做到全部容量,电压等级也做到了所有电压。

一般来讲,对比两种类型的变压器,比如干式变压器与油浸式变压器的区别,变压器的使用场所一定要考虑在内,干变变压器一般用于综合建筑内(地下室、楼层中、楼顶等)和人员密集场所。油浸式变压器采用在独立的变电场所。箱变内变压器一般采用干变,户外临时用电一般采用油变。

干式变压器与油浸式变压器的区别详解(www.dgjs123.com)

变压器的体积大小,决定了变压器的使用场所,对比干式变压器与油浸式变压器的区别,可见油变比干变的体积大,使用油变时要求空间比较宽敞,空间较为拥挤时只能使用干变。

从使用环境上来看,干式变压器与油浸式变压器的区别也是很明显的,一般来说,油变的散热效果要优于干变。干式变压器一般用树脂绝缘,靠自然风冷,大容量靠风机冷却,而油式变压器靠绝缘油进行绝缘,靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器(片)上进行 散热。

干式变压器与油浸式变压器的区别详解(www.dgjs123.com)

变压器的外观对比,可以知道干式变压器与油浸式变压器的区别主要在于封装形式不同,干式变压器能直接看到铁芯和线圈, 而油式变压器只能看到变压器的外壳。

变压器的引线形式不同,干式变压器大多使用硅橡胶套管,而油式变压器大部分使用瓷套管。
