试验变压器的五大类型,试验变压器按介质分类

来源:电工天下   编辑:小电工发布时间:2017-07-21 06:11:00

试验变压器的五大类型,试验变压器按介质分类

什么是试验变压器,按介质对试难变压器进行分类有哪几种,绝缘筒式试验变压器,油浸式试验变压器,以及干式试验变压器等是常见的试验变压器类型,其特点有什么,一起来了解下。

一、试验变压器按介质分类的五种类型

YDTW/YDTCW绝缘筒式试验变压器:成套设备配套性强,电压容量系列齐全,功能完善;阻抗电压低,系统阻抗不大于5%,满足交流污秽试验要求;采用快速电子保护装置,可靠性高。

YD油浸式试验变压器:容量大,价格便宜,维修方便,主流产品。

YDQ充气式试验变压器:灭弧性好,重量轻。

GTB干式试验变压器:重量轻,体积轻,可倒放,价格贵。

YD(C)串激式高压试验变压器:容量小、电压低、重量轻,便于运输和安装。

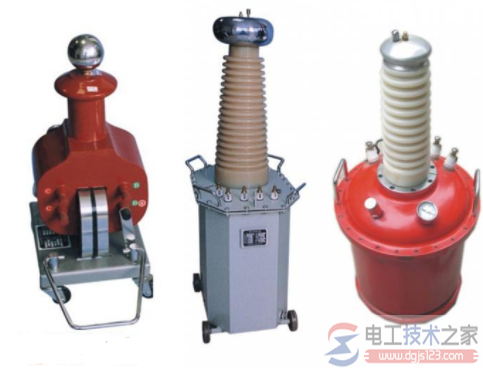

试验变压器的五大类型,试验变压器按介质分类

YDJ系列油浸式高压试验变压器产品简介:适用于电力系统、工矿企业、交通、邮电部门、科研单位等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。产品别称:油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压产品特性:

选材优良,质量可靠,年稳定性好;

电压裕度大,电量声小,局放小;

采用新式绝缘材料,体积小,重量轻。技术参数:

额定电压:AC 50~400kV DC 70~420kV;

额定电容量:1~400kVA;

产品类别:交流、交直流、交流串激、交直流串激。

绝缘筒式高压试验变压器成套设备配套性强,电压容量系列齐全,功能完善。

变频串并联谐振高压试验变压器广泛应用于电力、冶金、石油、化工、等行业,适用于大容量、高电压的电容性试品。

二、试验变压器是什么

以下内容转载自百度百科:https://baike.baidu.com/item/试验变压器

试验高压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的,交直流高压试验变压器是在试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。

本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

试验变压器的五大类型,试验变压器按介质分类

试验变压器的分类

试验变压器按介质或结构分有五种:

油浸式试验变压器:体积大,重量重,容量大,维修方便,后期维护费用高;主流产品。

充气式试验变压器:免维护,灭弧性好,重量轻,体积小,局放量小。

干式试验变压器:免维护,重量轻,体积小,可倒放,成本高。

绝缘筒式试验变压器:成套设备配套性强,电压容量系列齐全,功能完善;阻抗电压低,系统阻抗不大于5%,满足交流污秽试验要求;采用快速电子保护装置,可靠性高。

串激式高压试验变压器:容量小、电压低、重量轻,便于运输,接线繁多,成本高。
