电机正反转的简单电路图

来源:电工天下   编辑:小电工发布时间:2022-03-14 11:04:07

有关电机正反转控制的知识,电机进行正向启动的过程,反向起动的过程,以及停止过程中,各接触器的闭合方式,以及启运、停止按钮的工作状态,下面具体来看下。

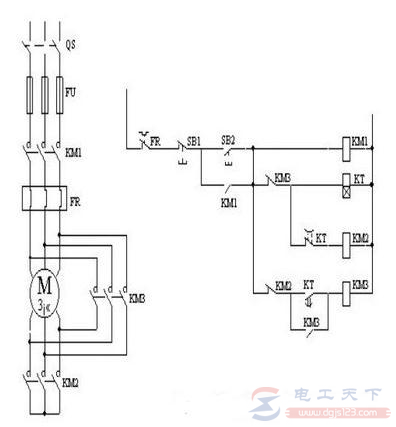

电机正反转电路图

1、正向启动过程

电机正反转的简单电路图

按下起动按钮SB2,接触器KM1线圈通电,与SB2并联的KM1的辅助常开触点闭合,以保证KMl线圈持续通电,串联在电动机回路中的KM1的主触点持续闭合,电动机连续正向运转。

2、反向起动过程

电机正反转的简单电路图

按下起动按钮SB3,接触器KM2线圈通电,与SB3并联的KM2的辅助常开触点闭合,以保证KM2线圈持续通电,串联在电动机回路中的KM2的主触点持续闭合,电动机连续反向运转。

3、停止过程

按下停止按钮SB1,接触器KMl线圈断电,与SB2并联的KM1的辅助触点断开,以保证KMl线圈持续失电,串联在电动机回路中的KMl的主触点持续断开,切断电动机定子电源,电动机停转。
