【图】单相电机正反转的接线图画法说明

来源:电工天下时间:2019-11-08 09:24:43 作者:老电工手机版>>

单相电机正反转的接线图,主线圈的1(2)接副线圈的2(1)实现正转,主线圈的1(2)接副线圈的1(2),实现反转,并介绍了倒顺开关控制的单相电机正反转,落地扇电机的接线图等。

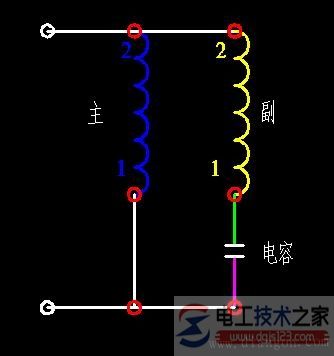

单相电机正反转的接线图

单相电机正反转的接线图

其实是这样,主线圈的1(2)接副线圈的2(1),这样就正传,反过来主线圈的1(2)接副线圈的1(2),这样就反转。

以上两个图,一般的常规单相电机都可以用,不论他的主线圈与副线圈的参数一样不一样。

另外,还有一种单相电机,工作中需要他正反转,但是采用上面的办法,实现自动控制,器件需要也多。

不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,还可以如下操作:

单相电机正反转的接线图

第一个图和第二个是一样的,第二个比较清楚一点,第二个图还可以变形为这样,这样也可以实现反转。

单相电机正反转的接线图

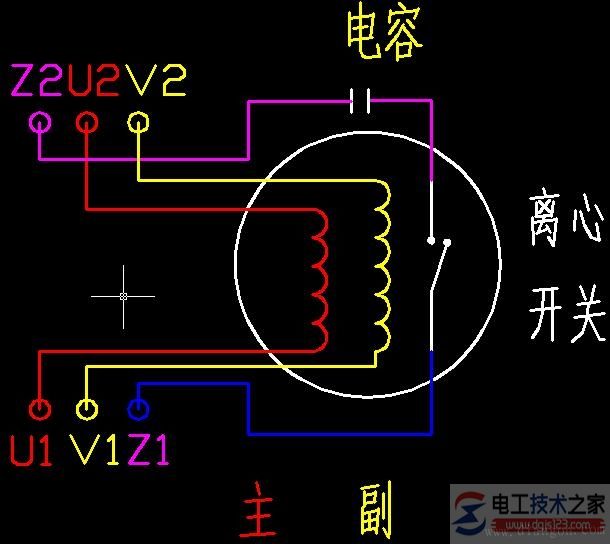

单相电机的画法:

单相电机正反转的接线图

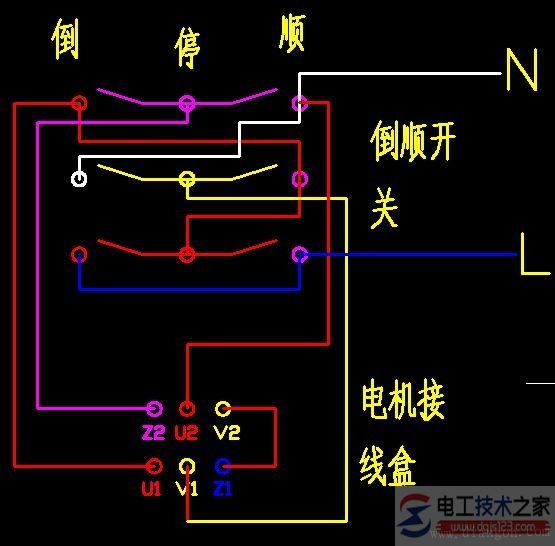

倒顺开关控制的单相电机正反转

单相电机正反转的接线图

单相电机正反转的接线图

单相电机正反转的接线图

落地扇电机接线图

单相电机正反转的接线图

来个用接触器控制的,单相电机正反转,
单相电机正反转的接线图

在KM1的下方红线和粉线互换,或者蓝线和黄线互换,电机就可以反转了。

KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了。
