三相异步电动机按钮联锁的正反转控制原理与特点

来源:电工天下   编辑:小电工发布时间:2020-11-12 16:40:52

有关三相异步电动机按钮联锁的正反转控制的工作原理,按钮联锁的正反转控制线路的优缺点,提供了电动机的正转与反转启动示意图,供大家学习参考。

三相异步电动机按钮联锁的正反转控制

一、按钮联锁的正反转控制线路的工作原理

将复合按钮的常闭触头代替接触器的常闭联锁触头,就构成了按钮联锁的正反转控制线路。

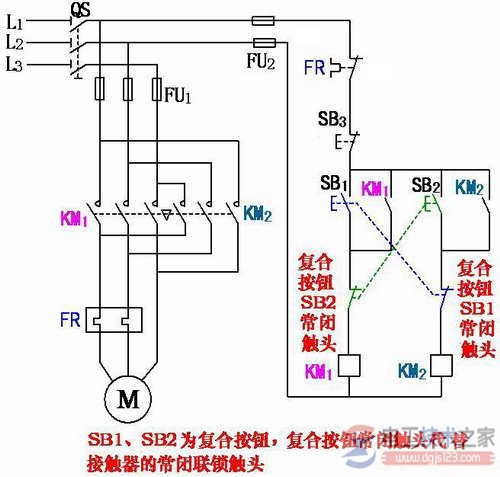

按钮联锁的正反转控制线路1

按钮联锁的正反转控制线路

线路的工作原理:

1、正转控制:

按钮联锁的正反转控制线路2

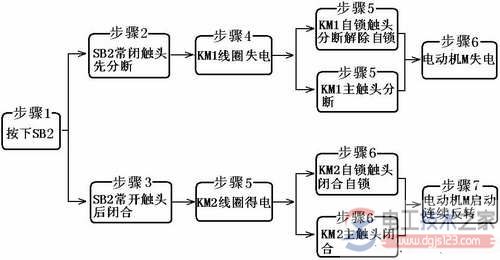

2、反转控制:

按钮联锁的正反转控制线路3

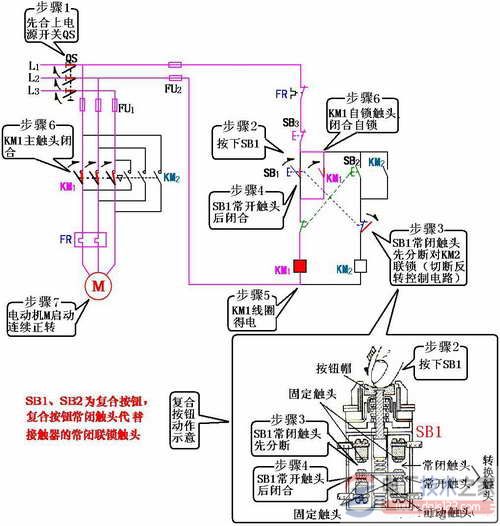

电动机的正转启动示意图(按钮联锁的正反转控制线路)

电动机的正转启动示意图

电动机的反转启动示意图(按钮联锁的正反转控制线路)

电动机的反转启动示意图

二、按钮联锁的正反转控制线路的优缺点

按钮联锁的正反转控制线路的优点:操作方便。

缺点:容易产生电源两相短路故障。

如果当正转接触器KM1发生主触头熔焊或被杂物卡住等故障时,即使接触器线圈失电,主触头也分断不开,这时若直接按下反转按钮SB2,KM2得电动作,主触头闭合,必然造成电源两相短路故障。

因此,此线路工作欠安全可靠,在实际工作中,经常采用的是按钮、接触器双重联锁的正反转控制线路。
