液压电磁阀的工作原理图解

来源:电工天下   编辑:小电工发布时间:2018-02-23 09:41:48

液压电磁阀的工作原理图解

液压电磁阀是用来控制流体的一种自动化基础元件,属于执行器。液压电磁阀用于控制液压流动方向,工厂的机械装置一般都由液压缸控制,所以就会用到液压电磁阀。

那么,液压电磁阀工作原理是什么?

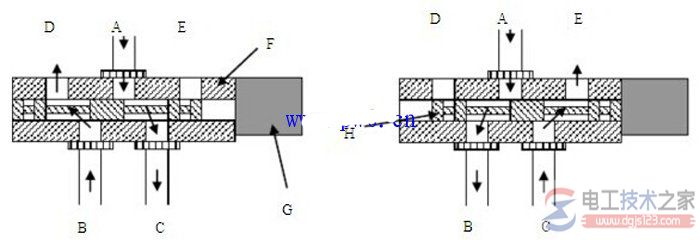

液压电磁阀的工作原理图:

液压电磁阀

液压电磁阀的工作原理:

液压电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置,这样通过控制电磁铁的电流通断就控制了机械运动。
