海尔冰箱电磁阀工作原理及检修方法

来源:电工天下时间:2020-03-01 16:23:39 作者:老电工手机版>>

有关海尔冰箱电磁阀的工作原理,以及海尔冰箱电磁阀的检修方法,电磁阀种类较多,一种是单稳态电磁阀,另一种为双稳态电磁阀,海尔冰箱电磁阀的维修,分为单稳定态电磁阀的检修,双稳态电磁阀的检修二种类型。

海尔冰箱电磁阀的检修方法

电磁阀在冰箱的主要功能是转换制冷剂流向,控制不同室温的制冷状态,优化制冷结构,达到目的理想的设定要求,方便不同用户需求。

电磁阀种类较多,未来发展较好的电冰箱电磁阀,主要分为两大类;一种是单稳态电磁阀。另一种为,双稳态电磁阀,双稳态电磁阀又分为两种;单体两位三通型、三体六位五通型。

两温室的电冰箱若配有电磁阀,电磁阀出口带有标记端为电磁阀工作时的出气端, 而三温室以上的电冰箱配置的电磁阀则要仔细区分工作方向了。

在压缩机工作,但冷藏、冷冻、变温或微冻中某一室或二室、三室不制冷时,应着重检查电磁阀(有一室能工作)。

海尔冰箱电磁阀的检修要求

1 单稳定态电磁阀的检修

(1)、用万用表测电磁阀插头处有无220交流电压;(2)检测驱动板保险丝是否烧坏;(3)检测驱动板上的电容是否击穿、漏电;(4)检测电磁阀线圈是否有9.6K的阻值。

2、双稳定态电磁阀的检修:(1)用万用表检测电磁阀线圈阻值约在2K以上(其阻值根据各冰箱厂家要求有所不同);(2)用万用表检测脉冲电压, 可将万用表功能旋钮调到直流档50V,用黑表笔接触N线,红表笔接触主板给电磁阀输出信号端。

正常情况下,第15秒(视各厂冰箱而定,但是基本上都在此范围内)主板会给电磁阀一个维持脉冲信号器(脉冲信号输出的长短,取决于主板的设计程序)。

信号输出时,万用表指针会向左摆一下,持续时间约定秒。若表针不动,说明主板有故障,而非电磁阀自身故障。

海尔冰箱电磁阀

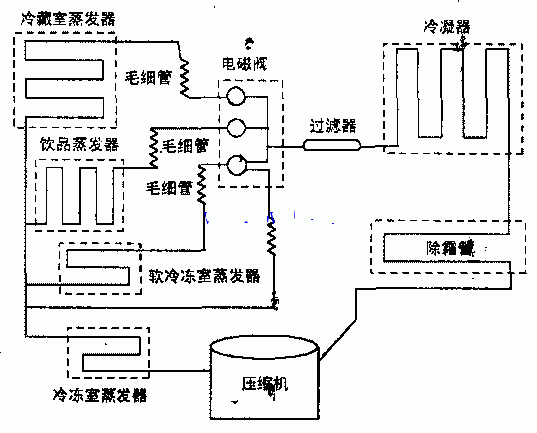

海尔冰箱电磁阀工作原理图

1 电磁阀不动作,2 线圈烧坏,3 驱动板元件损坏;4 阀休卡住。双稳态电磁阀因脉冲信号不够也会使电磁阀失效。

无论单稳态还是双稳态电磁阀均有发生泄漏的可能,因此对电磁阀检漏也是不可缺少的一步。

在对冰箱高低压分别进行保压检漏时,电磁阀部分是连接于高压侧的,因电磁阀体较大又安装于压缩机旁的狭窄空间里,最好能将阀体拆开。拆开后,如果发现阀体的焊接部位有油渍,说明此处有明显的漏点,需要加固焊接。

若无明显油渍,则应用肥皂沫涂于电磁阀焊缝四周,如有气泡溢出,说明有微小漏。检测时切不可将电磁阀浸于水中,否则易造成驱动板,线圈受潮短路。
