电瓶车电瓶充满电充电器不拔掉电瓶是否反充耗电

来源:电工天下时间:2021-02-28 21:29:10 作者:老电工手机版>>

在给电动车充电时,如果电瓶已充满了电,但充电器没有拔掉,电瓶会不会出现反充耗电的现象,在生活确实存在这种可能,但这类充电器都是不合格产品,正规充电器不存在这个问题。

电动车电瓶充电器的使用问题

电流是从电势高的地方往电势低的地方流动,电瓶充满了电,如果电路上没有合理设计,就可能会存在忘记拔了充电器电瓶反向耗电的可能性,这类充电器一定是不合格产品。

电瓶车电瓶充满电充电器不拔掉电瓶是否反充耗电

电动车充电器的充电电路

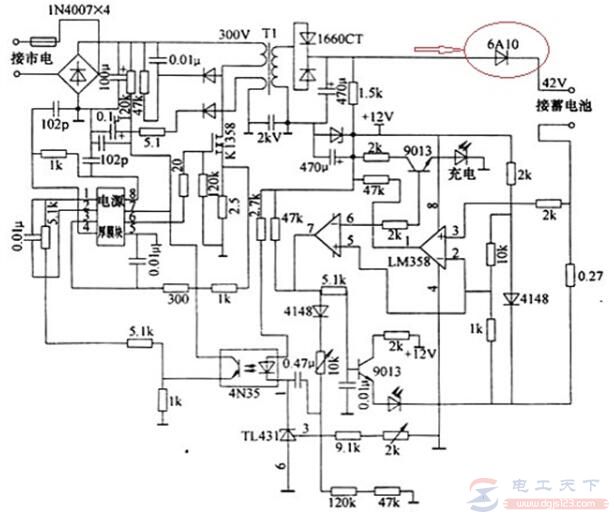

下图是一张标准的以市电为电源,经过整流,稳压滤波后,变成300直流电,利用专用的厚膜电路来驱动开关管K1358执行瞬间通断,让开关变压器T1的初级以脉冲形式通过电流,在变压器T1的次级会输出电压值相对比较低的脉冲电压,再经过二极管1660CT整流,利用470μF电容稳压滤波,输出比42伏高一点的直流电压给电瓶充电。

电瓶车电瓶充满电充电器不拔掉电瓶是否反充耗电

而利用了光耦4N35来测量实际输出电压值,给回到厚膜电路来稳压修正。当充电回路上的电流过大时,电阻0.27的压差会变大,通过LM358来反馈调整。

电瓶车电瓶充满电充电器不拔掉电瓶是否反充耗电

电瓶的输入端有个二极管6A10串联在回路里边,二极管只能单方向通过电流,只可以让电流从充电器流向电瓶,并不能反过来让电流流动,这种充电器不会造成拔掉插头后,电流会充电瓶反向流向充电器而消耗掉。

电瓶车电瓶充满电充电器不拔掉电瓶是否反充耗电

如果没有二极管,蓄电池的正极的电流,则会经过1.5K和2K的电阻,流过二极管4148,经过0.27电阻,形成了回路消耗掉电,或者反向给470μF的电容反向充电,时间一长就会消耗掉一些能量,电路里边设计了二极管,目的就是为了避免这种情况的发生。由于二极管的存在,会产生出一定的压降,在充电也会产生一定消耗,电动车充电器上的二极管一般选用压降低的产品,同时还要考虑耐压冲击。
