调压器怎么用，调压器的接线规则与使用方法

一、调压器的使用方法

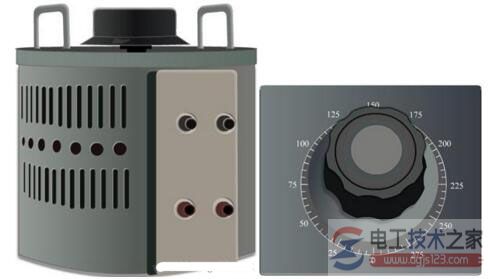

图1 调压器实物图

1、分清原方和副方

使用调压器时应首先看一下铭牌，搞清原方、副方、副方输出电压的调节范围和最大允许电流等。

电源电压和工作电流不得超过调压器铭牌上所规定的额定值。

2、接线规则

接线时注意原方和副方，接反会造成电源短路或烧毁调压器。 来自：电工技术之家

调压器内部的原、副方公共端钮是连接一起的，接线时将电源的中线连接到原、副方公共端钮上，电源的端线与原方的另一端相连。

3、使用方法

习惯：合闸前检查手柄是否在输出为零的位置，合闸后从零开始逐渐增大输出电压，并同时监测各仪表读数，实验读数完成后将手柄旋回零位。

二、如何正确使用调压器？

1.分清输入端和输出端.

2.在接入电源之前把输出调在低端.

3.按照调压器要求在输入端接入电源.

4.慢慢调节输出端的电压. 使输出端的电压达到用电器的要求．

5.断开输入端的电源.

6.接入用电器

7.接通电源.这时候可以根据要求再次调整电压.

三、自耦调压器的操作方法

1、调节转盘到需要的电压就行。

2、如果负载对电压敏感，那就先断开负载，调节到需要的电压，然后再接上负载。

四、调压器如何正确使用

如何正确使用调压器？

交流自耦调压器的主要结构：

①  单元结构：

单相2KVA～10KVA调压器为调压单元结构，一个表面具有一定宽度的磨光部位的线圈固定在专门设计的底座上，接触组的碳刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动碳刷在线圈磨光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩。

②  单相组装结构：
单相大容量调压器是由几个相同规格的单元组装而成，各单元的碳刷接触组装在同一主轴上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。

基本原理：

调压器就是匝比连续可调的自耦变压器，当调压器碳刷借助于手轮，主轴和刷架作用，沿线圈的磨光表面滑动时，就可连续地改变匝比，从而可以无级而平滑的调节输出电压。

正确使用调压器步骤：
1.分清输入端和输出端.
2.在接入电源之前把输出调在低端.
3.按照调压器要求在输入端接入电源.
4.慢慢调节输出端的电压.　使输出端的电压达到用电器的要求．
5.断开输入端的电源.
6.接入用电器.
7.接通电源.这时候可以根据要求再次调整电压.
