一例飞雕多控开关的接线图

来源:电工天下   编辑:老电工发布时间:2020-11-27 15:49:50

飞雕多控开关接线图

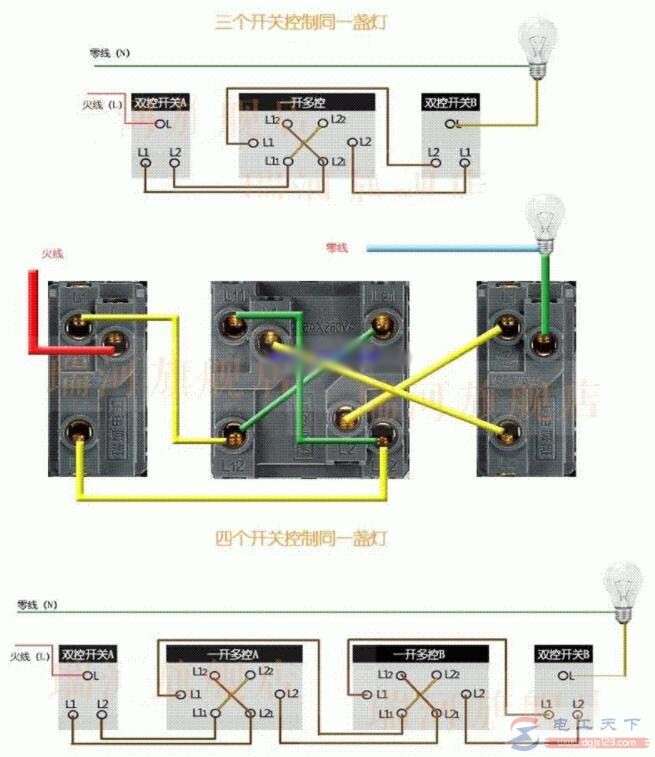

有关三个开关控制同一盏灯,以及四个开关控制同一盏灯的接线图。

如下图:

一例飞雕多控开关的接线图
