一例行车断火限位器的内部接线图
来源:电工天下时间:2020-11-24 11:59:05 作者:老电工手机版>>
有关行车断火限位器的接线方法,断火限位器是用来切断电源的,那么行车断火限位器的内部接线图是什么样的,接线原理又是怎么样的,与电工天下小编一起来看下。
断火限位器是什么
断火限位器是行程开关的一种,断火就是切断电源,当动作时直接切断电动机主电源,不需要切断控制回路再切断主电源,还可以作为当接触器触头粘连断不开主电源的再保护。
断火限位器的工作原理
断火限位器主要有动静触头、推位杆【动作杆】、基座、盖及壳体等所组成,当起升钩上升或下降到一定极限位置时,对断火限位器上推拉杆产生推或拉的动作,使其中一对动静触头分断,切断主电源,从而起限位作用,当推拉杆及动作杆复位时,在弹簧力的作用下,触头同时从新闭合。
5根线1根做公共线【通常选B】限位时断开2相:
动作杆拉:1-5通 2-6通 3-5断开 4-6断开;
动作杆推:3-5通 4-6通 1-5断开 2-6断开;
7只是个接线端子,中间相直接接到电机上;
电动葫芦上有个断火器,接线原理不复杂,但要把线接线也是需要点水平的。

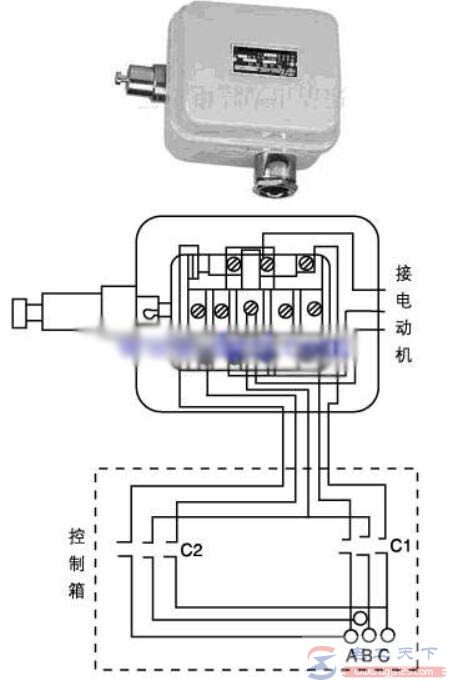

一般接线原理:
