老电工珍藏:消防报警按钮的接线图

来源:电工天下   编辑:小电工发布时间:2020-11-03 11:24:42

有关消防报警按钮的接线方法,有些网友并不是太了解,小编在这里分享一个消防报警按钮的接线图,通过实例来了解下如何对消防报警按钮进行接线,有需要的朋友参考下。

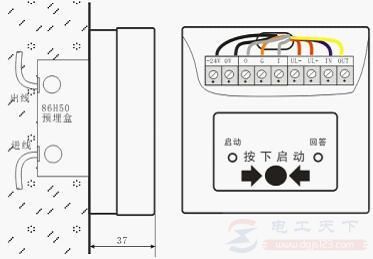

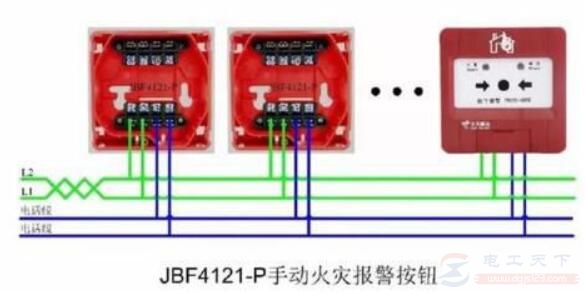

消防报警按钮的接线图

下见图:

老电工珍藏:消防报警按钮的接线图

老电工珍藏:消防报警按钮的接线图

老电工珍藏:消防报警按钮的接线图

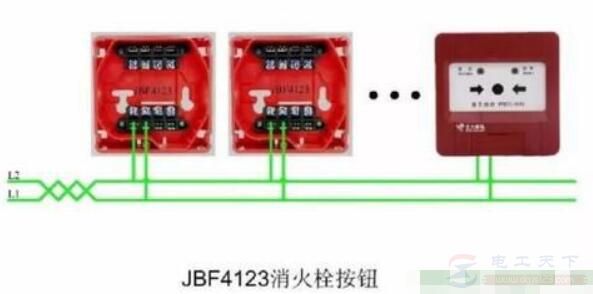

消防栓中报警按钮的接线图

消火栓按钮按规范,六根线,两根信号,两根直启,两根反馈。在按钮的后面有说明,每个厂家不同,启泵线接至水泵控制柜没地方接可以用继电器,一般柜子中都有接口。

老电工珍藏:消防报警按钮的接线图

不同按钮有不同的接线方法

消火栓按钮根据设计要求及配置的不同,分为不带电话插孔型和带电话插孔型两种:

1、不带电话插孔型接四跟线,两跟启泵线接到消火栓泵控制柜,两根信号线接到火灾自动报警控制器;

2、带电话插孔型多了两根电话线,接到消防控制中心的消防电话系统上。

手动火灾报警按钮的内部接线图

如下图:

老电工珍藏:消防报警按钮的接线图

3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,5脚6脚是备用消防电话接口,配合电话手柄使用。在使用总线电话时,则配合总线电话模块使用。

消火栓按钮的内部接线图

如下图:

老电工珍藏:消防报警按钮的接线图

3、4脚是二总线端子,TC2、TC1无极性,1、2脚是一组无源常开接点,接直接启泵线,通过电压小于30V通过电流 100MA,7脚是24V+,8脚是消防泵的反馈线。
