多种照明配电箱的接线图与安装要点

来源:电工天下   编辑:小电工发布时间:2020-01-02 06:27:14

本文介绍了多个照明配电箱的接线图,包括家庭配电箱接线图、一级配电箱接线图、二级配电箱接线图,以及家庭配电箱安装条件与安装要点,供电工朋友参考。

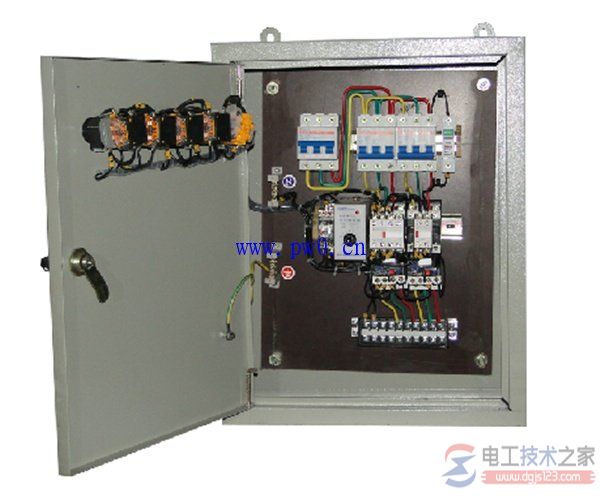

照明配电箱的接线图

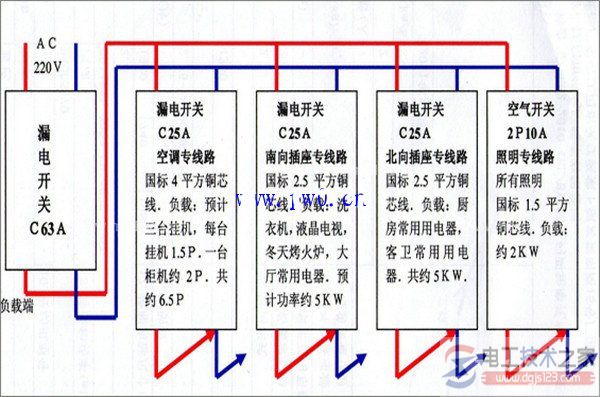

一、家庭配电箱接线图

照明配电箱接线图1

照明配电箱接线图2

照明配电箱接线图3

照明配电箱接线图4

二、一级配电箱接线图
照明配电箱接线图5

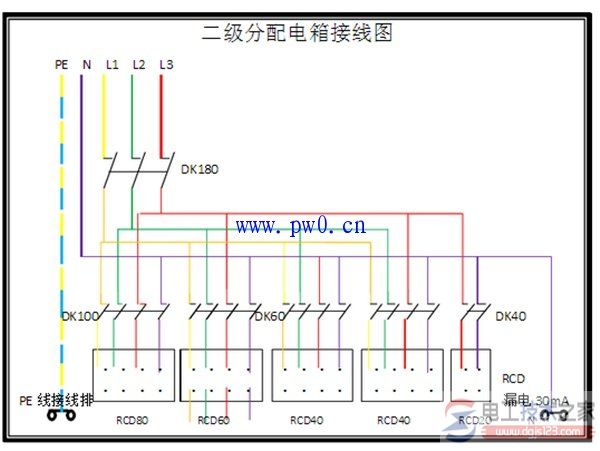

三、二级配电箱接线图

照明配电箱接线图6

照明配电箱接线图7

照明配电箱接线图8

四、家庭配电箱安装

1、家庭配电箱分金属外壳和塑料外壳两种,有明装式和暗装式两类,其箱体必须完好无缺。

2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线,且要完好无损,具良好绝缘。

3、空气开关的安装座架应光洁无阻并有足够的空间。

家庭配电箱安装要点

1、家庭配电箱应安装在干燥、通风部位,且无防碍物,方便使用。

2、家庭配电箱配电箱不宜安装过高,一般安装标高为1.8米,以便操作。

3、进配电箱的电管必须用锁紧螺帽固定。(电工天下 www.dgjs123.com)

4、若家庭配电箱配电箱需开孔,孔的边缘须平滑、光洁。

5、配电箱埋入墙体时应垂直、水平,边缘留5—6毫米的缝隙。

6、配电箱内的接线应规则、整齐,端子螺丝必须紧固。

7、各回路进线必须有足够长度,不得有接头。

8、安装后标明各回路使用名称。

9、家庭配电箱安装完成后须清理配电箱内的残留物。

照明配电箱接线图9

以上分享了配电箱接线图,以及如何安装配电箱的方法,大家在安装与配置配电箱时可以做个参考。
