电气控制柜接线图及工序与设计要求

来源:电工天下   编辑:小电工发布时间:2020-05-07 09:14:04

有关电气控制柜接线图,电动机控制工序与控制要求,流水线的传输系统用电动机需要两处都可以对其进行操作控制,一起来了解下。

电气控制柜接线图

一、电动机控制

某流水线的传输系统用电动机需要两处都可以对其进行操作控制。

电动机规格为鼠笼式4kW、380V、8.2A,频繁起动。

在其中一处(甲处)对其进行正、反转连续运转控制;另一处(乙处)对其进行正、反转点动控制。

二、工序及控制要求

1、甲处SB1按钮按下→电动机正转连续运转→SB按钮按下→电动机停止;

2、甲处SB2按钮按下→电动机反转连续运转→SB按钮按下→电动机停止;

3、乙处SB3按钮[短时按下]→电动机正转点动运转;

4、乙处SB4按钮[短时按下]→电动机反转点动运转;

5、两处操作按钮要有互锁功能;

6、电动机[过电流]→过流继电器[反时限动作]→电动机[断电免烧]。

三、设计要求

根据生产设备工作方面及其它方面的需要,本次设计要达到如下设计要求:

1、要求本次设计的控制装置采用继电接触器控制技术实现;

2、要能完全满足控制要求;

3、要按照电气设计惯例,提供短路、过载、联锁等故障保护措施;

4、本次设计的控制装置应由操作屏、电气控制箱(柜)等部分组成,要尽量与生产设备进行一体化安装,具体安装根据所用器件设备确定;

5、操作屏上要有完整的信号指示,包括对各工作步指示,以及电源、启动、停止、故障等指示;

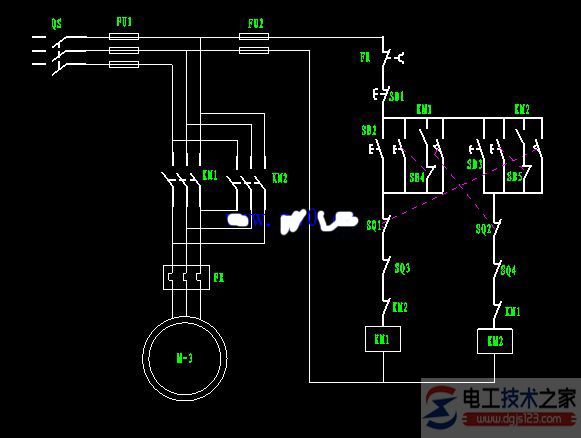

电气柜接线图

电气控制柜接线图
