如何分辨白光烙铁头的真假?电烙铁质量真伪鉴别图解

来源:电工天下时间:2021-06-13 07:59:25 作者:老电工手机版>>

有关白光烙铁头的真假分辨方法,电烙铁质量真伪鉴别图解,市面上有2个版本的白光烙铁头,旧版的字符是钢印上去的,垂直于烙铁头长度方向排列,新版的字符是激光打印上去的,顺烙铁头长度方向排列。

分辨白光烙铁头的真假

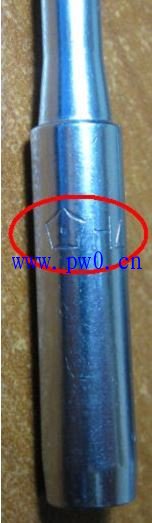

目前市面上有2个版本的白光烙铁头, 旧版的字符是钢印上去的,垂直于烙铁头长度方向排列(难度相对高些):

分辨白光烙铁头的真假

新版的字符是激光打印上去的,顺烙铁头长度方向排列:

分辨白光烙铁头的真假

旧版的基本上都是直货(至少我没有看到假的),新版的假货多多。不管旧版新版,在烙铁头孔内都有一个套筒垫圈,可看下面图尾部中间的一圈,内壁反光应该是光亮的泛白钢材色,底部有铜的反光映射上来:

分辨白光烙铁头的真假

抽出这个套筒如图(图片上套筒是旧烙铁上的,所以颜色变了,新的烙铁头没有受热过,比较难以抽出),可看到套筒头部圆滑收口,尺寸很精准。整体一体化,没有裂缝,估计由耐高温钢材制成:

分辨白光烙铁头的真假

套筒抽出后,新的烙铁内壁是纯铜色反光:

分辨白光烙铁头的真假

假货烙铁头的套筒,是正方形铁片卷起来的:

分辨白光烙铁头的真假

套筒进入烙铁,很顺畅又不松动(没有全部推入,这个烙铁头是旧版的)

尺寸控制很好:

分辨白光烙铁头的真假

套筒和烙铁:

分辨白光烙铁头的真假

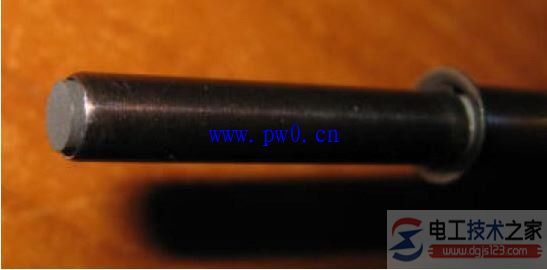

套筒单独放入烙铁芯的样子,烙铁芯头部有个凸台,正好露出来

套筒进入烙铁芯也是很顺畅,又不松动,尺寸控制很好:

分辨白光烙铁头的真假

烙铁头(折去套筒) 纯孔径 大约:4.2XMM

套筒 外径 大约:4.2XMM

烙铁头+套筒(就是你看到的成品烙铁头)孔径 大约:4.0XMM

手柄烙铁芯 直径 大约:4.0MM

很多假的烙铁头,尺寸都偏大,一般4.2MM以上,有的甚至没有套筒,直接让烙铁头孔径在4.1MM左右,看进去四壁反光暗暗的,底部有轻微铜合金色反光

为什么白光费这么大力气做一个内套筒,而不是直接尺寸配合呢?

我估计白光这个设计是为了保护烙铁头内壁和烙铁芯,减少氧化,高温的时候,铜内壁容易起氧化皮而剥落,导致寿命缩短,本身铜材也较软,容易受热变形,垫一层钢材的套筒能起保护作用。

有人说用磁铁吸烙铁头,吸得起来的就是假货,吸不起来的就是真货,内芯是铜,由于外部的金属和内部的套装,磁铁可以吸得起来。

分辨白光烙铁头的真假

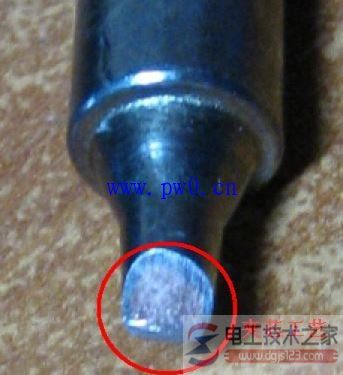

假刀头烙铁头

分辨白光烙铁头的真假

分辨白光烙铁头的真假

分辨白光烙铁头的真假
