EMC一般特性与滤波器的原理

电气设备在其电磁环境中，必须能正常运行并不对其环境中的任何设备产生无法忍受的电磁骚扰。这种能力被称作电磁兼容性。

将电磁干扰分为传导干扰和辐射干扰。

传导干扰包括对称和不对称干扰（也称作差模干扰和共模干扰）。对称干扰在相线和中线之间流动，而不对称干扰在相线、中线对地线之间流动。造成这些干扰的原因包括网络交换机、变频器、处理器、电子产品或电气设备中的切换操作、电动机控制等。采用X电容可降低对称干扰。就降低不对称干扰而言，电流补偿扼流圈用于低干扰频率，Y电容用于高干扰频率。

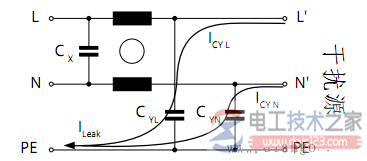

图1：不对称干扰的泄漏

这些Y电容连接于相线/中线和地线之间，并将不对称干扰从相线/中线传导至地线，从而产生漏电流（参见图1）。电容越大，衰减效果越好，漏电流也就相应地越高。

1、可保证设备安全运行的限流值

设备或装置的寄生耦合电容和长电源线都会导致滤波器的漏电流。它们将导致漏电流总量流经接地线，引发安全风险。接地线的电阻抗越高，使用者面临的安全风险越大。
如果一个人碰触了具有破损接地线的设备，漏电流将流经人体到达大地（参见图2）。

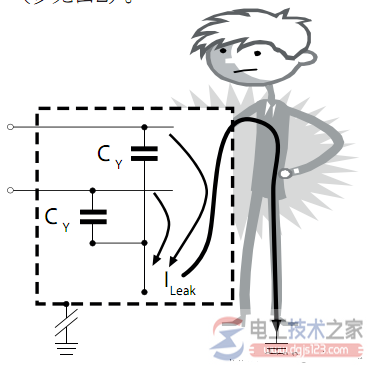

图2：漏电流在破损接地导线中的路径

另一方面，由于漏电流过高，任何连入建筑物网络的剩余电流断路器都会影响设备的可靠运行。这些剩余电流断路器会对流入接地线的电流进行检测，一旦电流超过一定的限流值，电源电压就会断开。因此，漏电流限流值能够使设备可靠运行，并确保甚至是在接地线破损时，仍不会有人受伤。

2、对产品开发商的要求

设备和装置制造商必须确保其产品满足漏电流和电磁兼容性的相关要求。然而其目的是相互冲突的。

通常情况下，可以满足这两种基本条件，且无需采用任何特殊措施。然而，必须了解，涉及的是电压领域，若滤波效果良好，高漏电流会自动生成。
