交流铁芯线圈的损耗:磁滞损耗与涡流损耗
来源:电工天下时间:2020-05-26 08:59:27 作者:老电工手机版>>
有关交流铁芯线圈的损耗的知识,磁损耗是铁芯的交变磁化引起的功率损耗,分为磁滞损耗与涡流损耗,有关交流铁芯线圈损耗的产生原因与原理分析。
交流铁芯线圈的损耗
由于铁芯的交变磁化引起的功率损耗称为磁损耗,用磁损耗主要包括磁滞损耗和涡流损耗两部分。
一、磁滞损耗
磁滞损耗是由于铁芯材料的磁滞性产生的。
铁芯被反复磁化时,由于磁畴不断翻转相互摩擦生热有功率损耗,这就是磁滞损耗,用 Ph来表示,单位W。

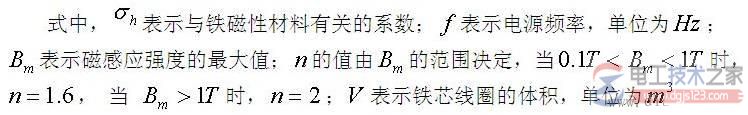

磁滞损耗与材料的磁滞回线面积成正比,磁滞损耗的计算公式:
减少磁滞损耗的方法:常采用磁滞回线狭窄的软磁材料作铁芯,如硅钢就是变压器和电机中常用的铁芯材料。
二、涡流损耗
铁芯中的交变磁通不仅在线圈中感应出电压,也会在铁芯中感应出电压,由于铁芯是导体,该感应电压必然会在铁芯中产生电流,呈旋祸状流动,称为涡流。
涡流损耗是由于铁芯的涡流产生的。
交变的电流产生交变的磁通,一方面在线圈中产生感应电动势,另一方面也要在铁芯内产生感应电动势和感应电流,这种感应电流称为涡流。
减小涡流损耗的方法:将铁芯制作成彼此绝缘的薄片。
