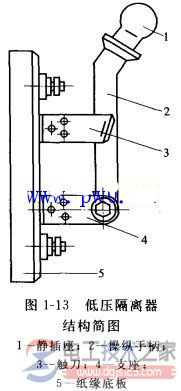

低压刀开关由操纵手柄、触刀、触刀插座和绝缘底板等组成,图 1-13为其结构简图。

刀开关的主要类型有:带灭弧装置的大容量刀开关、带熔断器的 开启式负荷开关(胶盖开关)、带灭弧装置和熔断器的封闭式负荷开 关(铁壳开关)等。常用的产品有:HD11~HD14和HS11~HS13 系列刀开关,HK1、KH2系列胶盖开关,HH3、HH4系列铁壳 开关。
刀开关的主要技术参数有长期工作所承受的最大电压一一额定电 压,长期通过的最大允许电流一一额定电流以及分断等能力。表1-9 列出HK1系列胶盖开关的技术参数。

近年来我国研制的新产品有HD18、HD17、HS17等系列刀形隔 离器,HG1系列熔断器式隔离器等。

选用刀开关时,刀的极数要与电源进线相数相等;刀开关的额定 电压应大于所控制的线路额定电压;刀开关的额定电流应大于负载的额定电流。

刀开关的图形、文字符号如图1-14所示。

刀开关有哪些种类?

刀开关有HD型单投刀开关、HS型双投刀开关(刀形转换开关)、HR型熔断器式刀开关、HZ型组合开关、HK型闸刀开关、HY型倒顺开关和HH型铁壳开关等。
