线电压与相电压波形图画法步骤

来源:电工天下   编辑:小电工发布时间:2017-03-04 12:27:22

线电压与相电压波形图画法步骤

线电压和相电压的波形图画法

三相波形图比较多,如何用手来画三相电压图或者电流图,以便在分析电路时使用。

原来自己手画出来的图特别难看,后来发现一种图画的又快又美观的方法。

在电力电子电路中经常会遇到三相相电压(流)和线电压(流)的问题,如果能够很好的画出他它们的对应图,好多问题就可以直观的解决了。
1、 首先画出一个直角坐标系。
线电压与相电压波形图画法

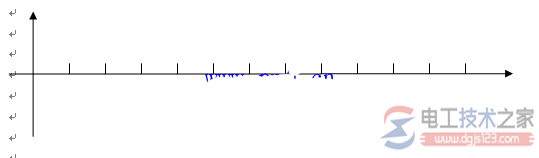

2、 将横轴上分成几段相等的线段。
线电压与相电压波形图画法

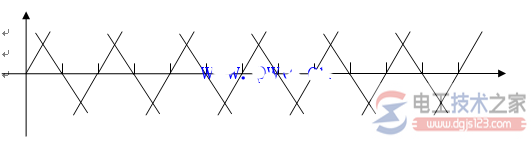

3、如下图画出相互交叉的线,(夹角大概45°到60°之间,以为是手画,大概就可以)
线电压与相电压波形图画法

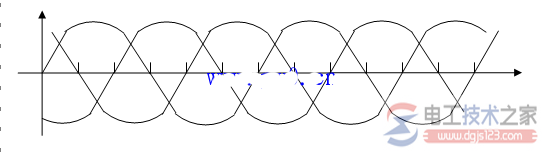

4、 然后将相邻的两条线用平滑的弧线连接起来。如下图
线电压与相电压波形图画法
这样三相电的相电压(流)波形图就出来了。

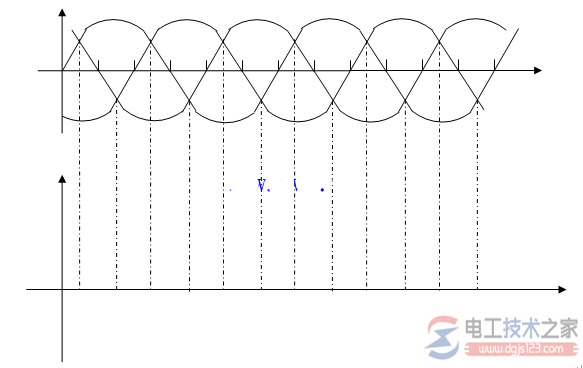

5、接下来就要画三相电的线电压(流)波形图,如下图,在相电压(流)波形图中,从相交节点垂直往下作垂线。
线电压与相电压波形图画法
6、在线电压(流)坐标系中,每相邻的矩形空间画相互交叉的线段,如下图所示,
线电压与相电压波形图画法

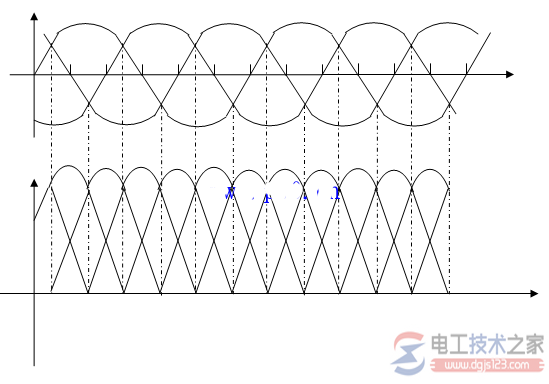

7、然后将相邻的两条线用平滑的弧线连接起来,如下图所示,
线电压与相电压波形图画法

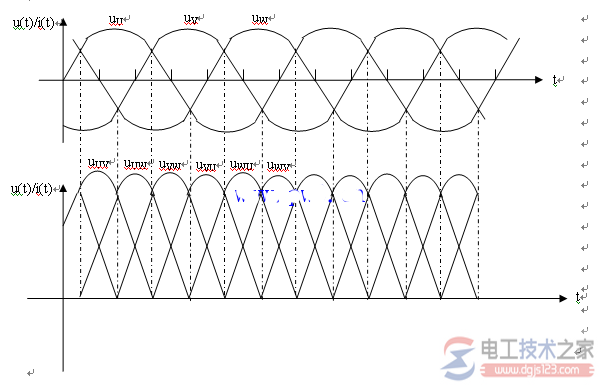

8、线电压(流)波形的下半部分可以由上半部分翻下来照画就可以了。最后再将各个波形的名称标注上即可。
线电压与相电压波形图画法
这样这个图就很快画出来了,在实际分析电路中,这个波形图简直太好用了,电压电流之间的关系很直观就看出来了。
