变频器装设电抗器的作用

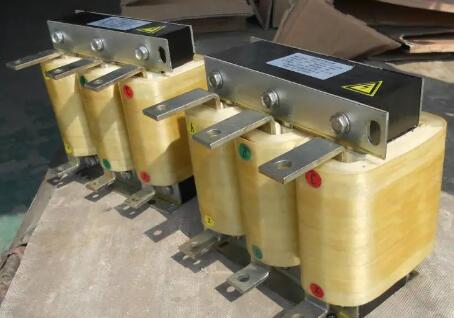

在变频器中会用到电抗器，电抗器在变频器使用上分为输入电抗器、输出电抗器和直流电抗器，不同的电抗器在变频器上的作用也不同，下面与电工天下小编来了解下。

变频器中电抗器的作用

1、输入电抗器

用于限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 可以有效保护变频器和改善功率因数。

在变频器中装设输入电抗器，不仅能阻止来自电网的干扰，还能减少整流单元产生的谐波电流对电网的污染。

2、输出电抗器

主要用于补偿长线（20-200m）分布电容的影响，减小电机接地泄漏电流，抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt。另外，还可以起到减低高频漏电流，起到保护变频器、减小设备噪声的作用。

3、直流电抗器

直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要作用是将叠加在直流电流上的交流分量限定在某一规定值，保持整流电流连续，减小电流脉冲值，使逆变环节运行更稳定及改善变频器的功率因数。

串联在整流桥和滤波电容器之间，其功能比较单一，主要是削弱输入电流中的高次谐波成分 和减小浪涌电流。但是，在提高功率因数方面比交流电抗器有效，可以达到0.95，并且具有结构简单、体积小等优点。
