低压配电中断相与相序保护电路的原理

低压配电中断相与相序保护电路的原理

目前在工厂的低压配电装置中，大量使用电动机和大功率三相设备的保护装置，这些装置通常仅具有电流和短路等电流保护继电器。

以前多种书籍和杂志都刊登过电动机保护器，有感应电流型、测温型、零点漂移型等等。

当缺相导线并非为0V，而是有127-180V不等的电压，这主要是因为主干线上三相设备的内部都是两两连通的，电动机也同样如此。

断相保护器具有可以用在主干网，也可以用在电动机上。 来自：电工技术之家

此断相保护器肯有的功能，包括相序异常、错相保护、断相保护、三相电压不平衡偏差较大保护（电压允许波动范围在90%Ue~110%Ue，任意一相或者两上断相均能起到保护作用。

三相电压不对称度》=13%时能可靠 动作）等。

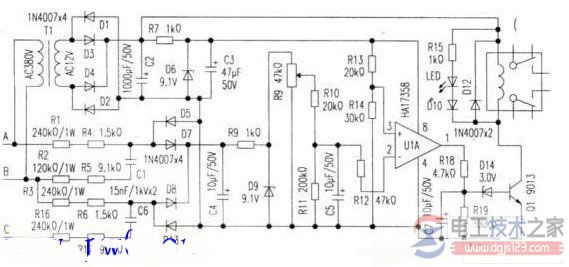

断相保护器电路原理图：


工作原理介绍如下：
A、B、C并接于AC380V动力线电网的A、B、C三相上，由R1、R4、R2、R5、C1、R3、R6、R16、R17、C6组成的移相电路。

在相序正确、不缺相的正常电压下，则由二极和D5、D7、D8、D13组成的整流输入端的矢量电压较小，整流后的电压也小。

当缺相和相序错误时，则输出电压瞬时上升到13V左右。经V4滤波，R8限流后，由D9稳压，R9、R10、R11降压匹配后经C5滤波。

经限流R12输入给比较器LM358的2脚，作为被检测的信号电压。

供电由380V/13V变压器接于A、B两相。经C2滤波、R7限流降压、D6稳压、C3再次滤出瞬时波后，一路做LM358的供电，另一路由R13、R14分压后产生5-7V的基准电压。

输入给LM358的3脚。经LM358电压比较器输出比较后的判断信号。

经稳压和限压电路后，由O1驱动断电器动作。ABC接入电网中如果相序正确，且没有缺相现象JDQ1动作吸合。

一旦有缺相和相序错误的时候，JDQ1立即释放，主干线断电器失电释放。

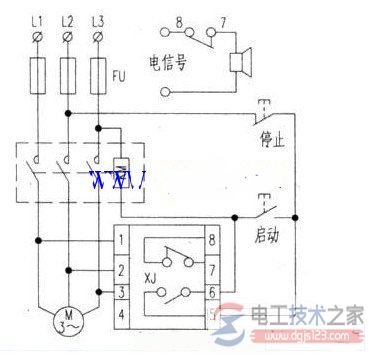

原外线接线存在的缺点：当主干线断电器的触点接触不良，或者被电火花烧毁时，主干线断电器还能照常接通。将其改进后如图所示。

就不会出现因断电器触点烧结，导致主断电器不能分离的弊端了。
