感应电动机功率方程与转矩方程图解

来源:电工天下   编辑:小电工发布时间:2019-12-31 10:01:11

有关感应电动机功率方程与转矩方程的知识,内容包括功率转换过程,功率方程式,转矩方程式,电磁转矩公式等,学习电磁转矩的概念与功率计算方法。

感应电动机功率方程与转矩方程

转矩×机械角速度=功率

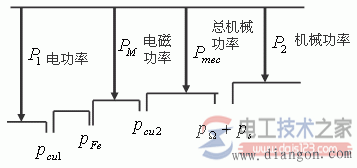

一、功率转换过程

定子端输入电功率p1,其中小部分消耗于定子铜耗,铁耗,余下为通过气隙旋转磁场利用电磁感应作用传递到转子的电磁功率;这其中小部分消耗于转子铜耗,铁耗,余下为转子总的机械功率,再补偿掉机械损耗和附加损耗后,余下为转子轴上输出净机械功率。

这一过程可用功率图形象表示。

感应电动机功率方程与转矩方程

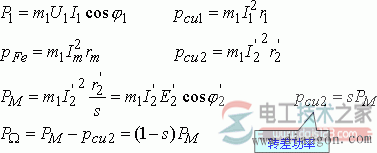

二、功率方程式

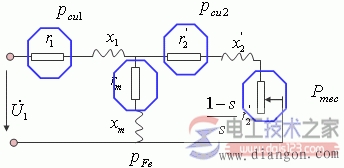

在t型等值电路图中利用电流通过各种电阻时的损耗表示:

感应电动机功率方程与转矩方程

感应电动机功率方程与转矩方程

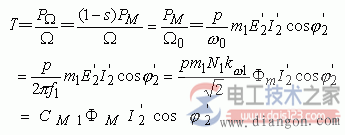

三、转矩方程式

感应电动机功率方程与转矩方程

电磁转矩概念的理解:感应电动机功率方程与转矩方程,转子本身产生机械功率;旋转磁场对转子做功两方面理解。

四、电磁转矩公式

可象直流机那样,利用电磁力定律用积分求,这里据等值电路和相量图来推导:

感应电动机功率方程与转矩方程
