TP-LINK路由器不工作的故障维修方法

有关路由器的使用问题，TP-LINK路由器在使用一段时间后，突然不工作了，所有指示灯不亮了，TP-LINK路由器不工作的故障问题怎么维修，一起来看下。

TP-LINK路由器不工作怎么办

故障现象：一台TL－WR847N型TP路由器使用几年后，所有指示灯不亮。

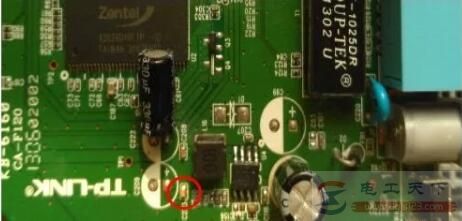

检修：通过故障现象分析，可能是电源电路异常，电路板实物如图1。

图1：电路实物图

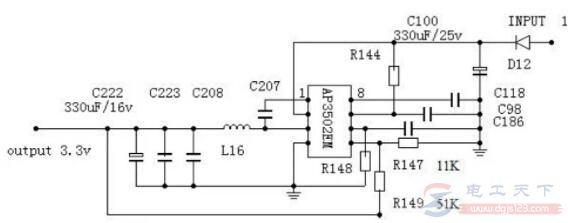

用万用表检查电源适配器输出的9V供电正常，拆机测D2电压正常，测DC－DC变换器芯片AP3502EM2脚工作电压正常。为了便于检修，根据实物绘制的原理图如图2。

图2：电路原理图

从图2可知，3脚为电压输出端，与电容C222、C223、C208及电感L16组成一个LC滤波电路，为主芯片和内存供电。5脚为反馈输入端，通过R149与3脚相连，若5脚电压超过1.1V，过压保护电路起控；如果该脚电压低于0.3V，那么振荡器进入弱振状态，实施过流保护。

测3脚无电压输出，说明电源电路未工作或进入保护状态。断开L16，测3脚电压为3.5V，说明芯片正常，怀疑滤波电容或负载异常。检测C222的对地电阻只有几欧姆，确认发生短路故障。

接下来查看C222顶部没有鼓包，拆掉C208，测量对地电阻仍较小，拆掉C223后测对地电阻恢复到几百欧，说明C223短路。用相同的电容更换后恢复好电感，通电指示灯亮。接入网络试机，路由器恢复正常。

在维修过程中，测得AP3502EM正常工作时的各脚电压。
