一文看懂电饭煲煮饭与蒸炖的工作原理
来源:电工天下时间:2021-08-12 05:53:57 作者:老电工手机版>>
有关电饭煲的小知识,电饭煲不仅可用来煮饭,也可以用来蒸炖,功能还是很多的,这里介绍下电饭煲煮饭与蒸炖的工作原理,从原理上了解电饭煲是怎么工作的,一起来看下。
一、电饭煲的煮饭原理
将功能选择开关S拨到煮饭的位置,再按下按键,磁性温控器ST1内的永久磁钢在杠杆的作用下克服动作弹簧推力,上移与感温磁铁吸合,银触点在磷青铜片的作用下闭合,220V市电电压第一路经超温熔断器FU、保温温控器ST2与磁钢温控器ST1的并联电路、加热盘EH、功能选择开关S构成煮饭回路,使EH加热煮饭。
第二路经R2、VD2、LED2、R3构成回路使LED2发光;第三路经R1、VD1、LED1、R3、EH、ST2构成回路使LED1发光。当煮饭的温度升至103℃时,饭已煮熟,ST1中感温磁铁的磁性消失,永久磁铁在动作弹簧的作用下复位,通过杠杆将触点断开,不再复位。ST2中的双金属片向上弯曲,使触点释放。加热盘因无供电而停止工作,电饭煲进入保温状态。
在保温期间,当温度低于65℃时,温控器ST2的双金属片向上弯曲,不接触销钉,触点在触点簧片的作用下吸合,加热盘加热,当温度达到65℃时双金属片变形下压,通过销钉使触点簧片向下弯曲,致使触点释放,加热盘因无供电而停止工作。
如此,电饭锅在ST2的控制下,温度保持在65℃,同时使煮饭指示灯LED1时亮时灭,保温指示灯LED2常亮。

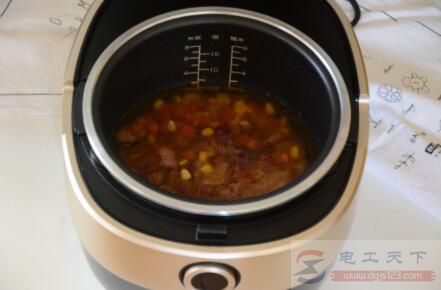

二、电饭煲的蒸炖原理
蒸炖与煮饭的工作原理基本相同,区别有如下几点:
(1)将功能开关拨到蒸炖的位置;
(2)煮饭指示灯LED1不发光,而蒸炖指示灯(黄色发光管)LED3发光;
(3)在蒸炖时,市电电压通过二极管VD4构成回路为加热器EH供电,使它进入半功率的加热状态。
