电吹风故障维修案例:不吹风、不发热的问题
来源:电工天下时间:2021-01-22 11:25:07 作者:老电工手机版>>
分享一例电吹风的故障问题,电吹风接上电源,按下功能操作开关后,出现有不吹风不发热的故障问题,故障范围涉及整个电吹风电路。那么,遇到电吹风不吹风与不发热的故障问题时,应该如何来检修处理,下面就来了解下。
故障原因:电源线是否断路、功能操作开关是否损坏、电动机和电热丝是否损坏等。
以下是检修步骤:
1、检查电源线
用万用表Rx1挡测量电吹风电源线是否正常,如果其中有一根电源线岀现断路,那么就需要更换电源线来排除故障。
见下图:

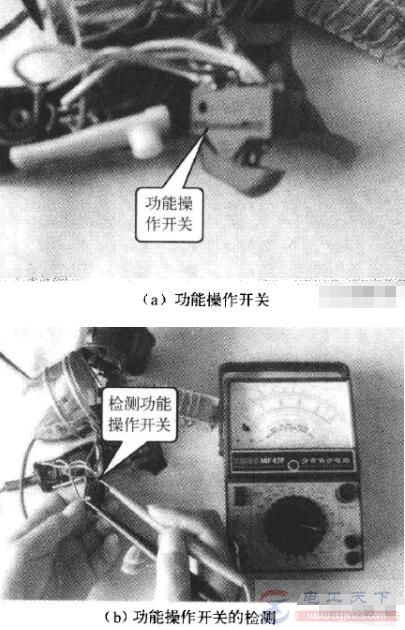

2、检查功能操作开关
用万用表Rx1挡测量功能操作开关内部各挡位触点是否接触良好,若内部触点都不通,则说明内部开路,就需要更换同规格的功能操作开关,才能排除故障。
见下图:
3、检查温度调节开关和整流电路
(1)温度调节开关常闭触点内部开路,主电热丝不发热;(2)整流二极管VD1-VD4有损坏,电动机不转。
维修方法:
首先,用万用表Rx1挡测量温度调节开关常闭触点是否导通,若电阻值为无穷大,则该温度调节开关损坏,需更换新的开关;
然后,用万用表Rx100挡测量4个桥式整流二极管的单向导电性是否良好,如果不正常,则更换同型号的整流二极管。
见下图:
4、检查电热丝和永磁直流电动机
先用万用表Rx10挡测量电热丝总成上的主发热丝和降压发热丝两端的电阻值,看下是否约为75Ω和140Ω,若电阻值为无穷大,则说明发热丝已烧断,需要更换电热丝。
然后,用万用表Rx1挡测量永磁直流电动机两端的电阻值是否约为5Ω,若电阻为零或无穷大,则说明该电动机发生损坏,需更换同规格的电动机,才可以排除故障问题。
