电蚊拍的工作过程说明

在家中备一个电蚊拍，在夏天用来灭蚊子，那是相当方便的，这里小编说一说电蚊拍的工作过程，电蚊拍是如何来拍灭蚊子的，了解下电蚊拍的整个工作过程是什么样的。

电蚊拍的工作过程

打开电蚊拍的开关，由振荡电路产生高频率的振荡信号，该振荡信号的频率可达到20KHZ，该高频的信号进入电路的下一个环节，即倍压整流电路。

在此电路中，使频率高而电压低的交流信号获得比输入交流电压高很多倍的直流电压，在电蚊拍中直流电压可达到2000V左右，但电流却很小，一般只有10毫安，对人没有危害。

在用电蚊拍拍蚊子时，会产生瞬间高压，电离释放出的负氧离子，具有杀菌的作用，还可以净化空气。

高电压加到电蚊拍的金属网上，会在金属网上形成一个高压电网，当蚊子碰到高压电网时，蚊子的身体就使电网形成短路，在蚊子接触的一瞬间，蚊子就被高压电弧电死，从而起到了灭蚊的作用。

以下是电蚊拍的电路图，供大家学习。

电蚊拍的工作过程说明

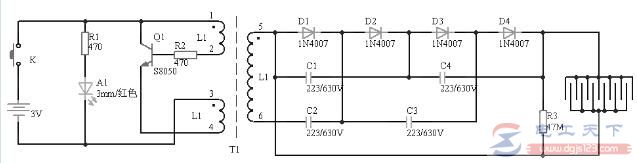

图1，电蚊拍的电路图

电蚊拍的工作过程说明

图2，电蚊拍的电路图

以上简单介绍了电蚊拍的工作过程，希望对大家有所帮助。
