万用表怎么测量电流，万用表测电流的方法图解

有关万用表测量电流的方法，包括直流电流与交流电流的测量，怎么用万用表测电流，其实并不难，掌握万用表的测量原理，正确选择量程的方法就可以了。

万用表测量电流的方法

1、直流电流的测量

先将黑表笔插入“COM”孔。若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入 “200mA”插孔，将旋钮打到直流200mA以内的合适量程。调整好后，就可以测量了。将万用表串进电路中，保持稳定，即可读数。若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

2、交流电流的测量

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，电表或电源将会彻底报废。

二、如何用万用表测电流

万用表不仅可以用来测量被测量物体的电阻，交直流电压还可以测量直流电压。甚至有的万用表还可以测量晶体管的主要参数以及电容器的电容量等。

万用表测电流的方法是怎样的？请跟随电工技术之家(www.dgjs123.com)小编一起来了解下。

>> 万用表测电流方法

选择量程：万用表直流电流档标有“mA”有1mA、1omA、100mA三档量程。选择量程，应根据电路中的电流大。

1、选择量程：万用表直流电流档标有“mA”有1mA、1omA、100mA三档量程。选择量程，应根据电路中的电流大小。如不知电流大小，应选用最大量程。

2、测量方法：万用表应与被测电路串联。应将电路相应部分断开后，将万用表表笔接在断点的两端。红表笔应接在和电源正极相连的断点，黑表笔接在和电源负极相连的断点。

(1) 连接电路，使发光二极管正常发光。

(2) 按前面讲的使用前的要求准备好万用表并将选择开关置于mA档100mA量程。

(3) 断开电位器中间接点和发光二极管负极间引线，形成“断点”。这时，发光二极管熄灭。

(4) 将万用表串接在断点处。红表笔接发光二极管负极，黑表笔接电位器中间接点引线。这时，发光二极管重新发光。万用表指针所指刻度值即为通过发光二极管的电流值。

(5) 正确读出通过发光二极管的电流值。记录：通过发光二极管的电流为xx毫安。

(6) 旋转电位器转柄，观察万用表指针的变化情况和发光二极管的亮度变化，可以看出：记录：通过发光二极管的最大电流是xx毫安。最小电流是xx毫安。

通过以上操作，可以进一步体会电阻器在电路中的作用。

(7) 测量完毕，断开电源，按要求收好万用表。

>> 万用表测电流原理

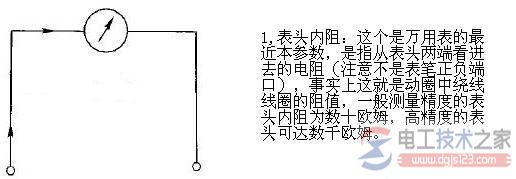

万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。

当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。

数字万用表的测量过程由转换电路将被测量转换成直流电压信号，再由模/数(A/D)转换器将电压模拟量转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。

三、用万用表怎么测电流

用万用表测试主板上面的彩色电阻

使用万用表测量电流时，务必注意，不要把测量电流方法和测量电压方法弄混，因为好多新手把测量电流方法和测量电压方法一样，直接把表笔并联进电路，这样如果你的万用表是杂牌表的话，保险管烧了，电流挡分流器中分流电阻肯定烧了，如果是数字表的话，弄不好连7106也得挂掉，但是如果是比较好的万用表的话，如果用电流挡失误测量电压，这个电压信号会被电流挡保护电路，双向限幅二极管钳位在0.7V 从而来保护电流挡分流器。

测量电压方法是将万用表打到电压挡，然后将红表笔插入VΩ孔，黑表笔插入COM孔，然后将红黑表笔并联进电路测量电压，电流正好相反，即，如果想测量电流的话，使用万用表电流挡，适当选择好量程，如果不知道电流值大小可选择大点的量程，防止万用表显示“1”过量程，然后将红表笔插入mA孔，或10A孔，黑表笔插入COM孔，(COM孔称为公共端专门插黑表笔插孔)然后将电路断开一部分，把红黑表笔串进去测量，也就是说测量电流的话，必须串进线里测量。

电脑主板上一般是不会有彩色电阻的，那叫色环电阻，一般出现在模拟电路，而电脑主板里的电阻都是贴片的，使用万用表电阻挡测量电阻阻值，如果不知道被测电阻阻值则要打到电阻挡最高量程去测量，测量的时候，不要将手接触表笔金属部分，以免引入人体电阻，引起测量误差。

小贴士：

数字表可以测量10A一下的电流。指针的好像是2.5A一下吧，多年不用，记不得了。

首先，打到电流档，在将红表笔插入电流端子，黑表笔在 COM(公共端)，接着把两表笔串联到被测电路中，如果是指针的要注意电流方向(红进黑出)，就可以测电流了。

首先要确定被测电流要小于万用表的电流档的额定值。万用表测电流一般都不大。

将线路电源断开后，拆除被测电路的一根线，将被拆除的线接在万用表一根表笔上，将万用表另一根表笔接触到拆除的线端子上，通上电源即可读出电路电流值。

-----

首先把万用表调到电流档A~(交流档)A--(直流档)如果不知道电流值大小可选择大点的量程，防止万用表过量程损坏万用表，然后将红表笔插入mA孔，或10A孔，黑表笔插入COM孔，将总电源断开后，焊开电阻一边的一根线，将万用表串联在断开的电阻与线路板的断开点，通上电源即可读出电路电流值，如果是直流一定要注意+ —极。

不了解怎么用万用表测电流的朋友，注意：

大部分指针式万用表无测量交流电电流的功能。

数字万用表最大能测20A交流电流。

不管测交流还是直流都是将表笔两端串联在电路中，测电机电流通常用钳形电流表，不用和电机导线连接，直接将导线放在钳口中即可。

四、万用表测电流方法图解

对于万用表怎么测电流的方法，这里电工技术之家小编，又搜集到一篇珍贵的文章，图文并茂的教程不多见，千万不要错过哦。

教程内容如下：

万用表怎么测电流，万用表测电流方法

1.选择量程：万用表直流电流档标有“mA”有1mA、1omA、100mA三档量程。选择量程，应根据电路中的电流大小。如不知电流大小，应选用最大量程。

万用表测电流方法

2.测量方法：万用表应与被测电路串联。应将电路相应部分断开后，将万用表表笔接在断点的两端。红表笔应接在和电源正极相连的断点，黑表笔接在和电源负极相连的断点。

3.正确读数：直流电流档刻度线仍为第二条，如选100mA档时，可用第三行数字，读数后乘10即可。

万用表怎么测电流的步骤

万用表测电流方法

(1)连接电路，使发光二极管正常发光。

(2)按前面讲的使用前的要求准备好万用表并将选择开关置于mA档100mA量程。

(3)断开电位器中间接点和发光二极管负极间引线，形成“断点”。这时，发光二极管熄灭。

(4)将万用表串接在断点处。红表笔接发光二极管负极，黑表笔接电位器中间接点引线。这时，发光二极管重新发光。万用表指针所指刻度值即为通过发光二极管的电流值。

(5)正确读出通过发光二极管的电流值。通过发光二极管的电流为毫安。

(6)旋转电位器转柄，观察万用表指针的变化情况和发光二极管的亮度变化，记录：通过发光二极管的最大电流是毫安。最小电流是毫安。

(7)测量完毕，断开电源，按要求收好万用表。

数字万用表怎么测电流

注：数字万用表测电流方法与上述内容相似，大家举一返三即可。
