【图】三菱plc控制步进电机的接线图与程序设计

来源:电工天下时间:2015-10-02 22:29:44 作者:老电工手机版>>

三菱plc控制步进电机的接线图与程序设计

1、接线图

三菱<a href=/plc/ target=_blank class=infotextkey>plc</a>控制步进电机的接线图1

上图的接线为控制一台步进电机接线,展示控制两台步进同时运动的方法,
IO表为:
X0  步进1原点
X1  步进2原点
X2  启动按钮
Y0  步进1脉冲
Y1  步进1方向
Y2  步进2脉冲
Y3  步进2方向

2、控制工艺:按下启动按钮,两台步进电机先复位,复位完成后两台步进电机运动到指定位置,运动结束。

3、程序如下:

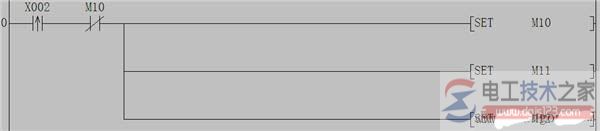

按下启动按钮,两台步进电机开始复位,M11控制步进电机1复位,M12控制步进电机2复位。
三菱plc控制步进电机的接线图2

步进电机1复位,M13为复位完成标志。
三菱plc控制步进电机的接线图3

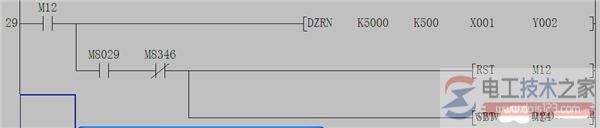

步进电机2复位,M14为复位完成标志。
三菱plc控制步进电机的接线图4

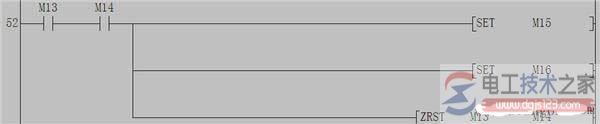

两台步进电机都复位完成后启动步进电机运动到指定目标,M15控制步进电机1,M16控制步进电机2
三菱plc控制步进电机的接线图5

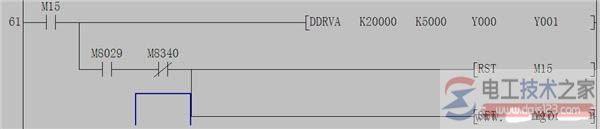

步进电机1运动,M17为运动完成标志

三菱plc控制步进电机的接线图6

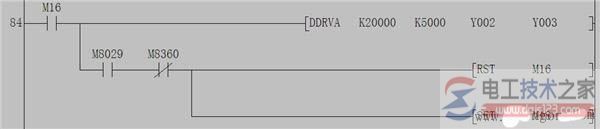

步进电机2运动,M18为运动完成标志
三菱plc控制步进电机的接线图7

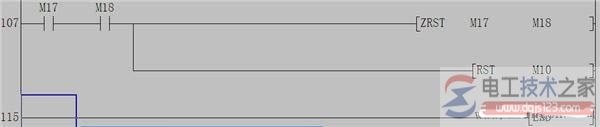

两台步进电机运动结束后,结束,等待下一次的启动,重复动作。
三菱plc控制步进电机的接线图8
