三菱plc定时扩展编程实例图解
来源：电工天下时间：2020-04-25 08:49:35 作者：老电工手机版>>
有关三菱plc定时扩展编程实例图解，三菱plc定时最长定时时间为3 276.7s，若需要更长的定时时间，需要自行设计定时扩展电路，一起来了解下。
三菱plc定时扩展编程实例

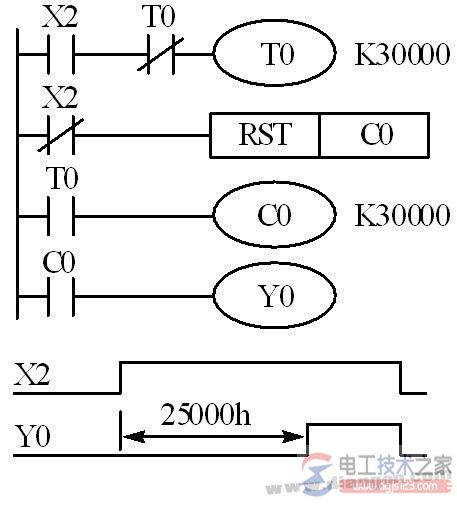

三菱plc的定时器的最长定时时间为3 276.7s，如果需要更长的定时时间，可使用图1所示的电路。当X2为OFF时，T0和C0处于复位状态，它们不能工作。
X2为ON时，其常开触点接通，T0开始定时，3000s后100ms定时器T0的定时时间到，其当前值等于设定值，它的常闭触点断开，使它自己复位，复位后T0的当前值变为0，同时它的常闭触点接通，使它自己的线圈重新“通电”，又开始定时。
T0将这样周而复始地工作，直到X2变为OFF，从上面的分析可知，图1中最上面一行电路是一个脉冲信号发生器，脉冲周期等于T0的设定值。
产生的脉冲列送给C0计数，计满30000个数（即25000h）后，C0的当前值等于设定值，它的常开触点闭全。设T0和C0的设定值分别为KT和KC ，对于100ms定时器，总的定时时间为T=0.1KTKc (s)。
如以用特辅助继电器M8014的触点向计数器提供周期为1min的时钟脉冲，单个定时器的最长定时间为32 767min。
