熔断器的结构组成_熔断器的工作原理
来源:电工天下时间:2020-05-23 07:48:16 作者:老电工手机版>>
有关熔断器的知识,熔断器的结构组成主要有熔体、安装熔体的绝缘管或绝缘座,熔断器的工作原理,当到达熔体熔点(200~300℃)时,熔体自行熔断,切断故障电流,起到保护作用。

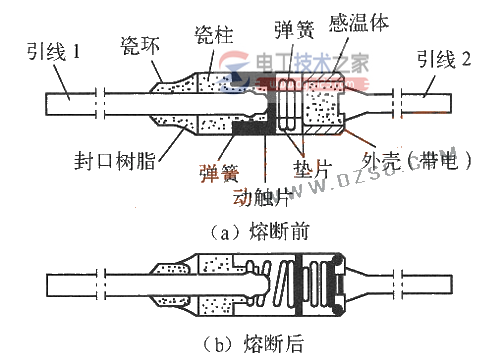

熔断器的结构组成
熔断器由熔体、安装熔体的绝缘管或绝缘座等组成。
熔体的材料:①、低熔点材料,如铅锡合金,锌等。②、高熔点材料,如银、铜等。常将熔体制成丝状或片状。绝缘管具有灭弧作用。
熔断器的工作原理
使用时,熔断器同它所保护的电路串联,当该电路发生过载或短路故障时,如果通过熔体的电流达到或超过了某一定值,在熔体上产生的热量使其温度升高,当到达熔体熔点(200~300℃)时,熔体自行熔断,切断故障电流,起到保护作用。
1、电气设备的电流保护主要形式
过载延时保护和短路瞬时保护。
过载一般是指10倍额定电流以下的过电流。
短路则是指超过10倍额定电流以上的过电流。

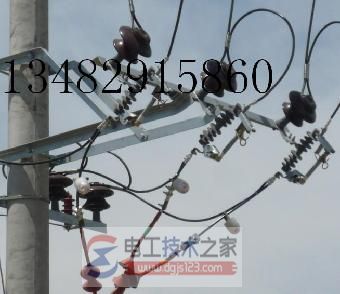

2、熔断器的使用注意事项
过载保护和短路保护决不仅是电流倍数不同,实际上差异很大。从特性方面来看,过载需要反时限保护特性,短路则需要瞬动保护特性。
从参数方面来看,过载要求熔化系数小,发热时间常数大,短路则要求较大的限流系数,较小的发热时间常数、较高的分断能力和较低的过电压。
从工作原理来看,过载动作的物理过程主要是热熔化过程,而短路则主要是电弧的熄灭过程。
