在工农业生产中，广泛采用继电器-接触器控制系统，这种控制系统主要由交流接触器、按钮、热继电器、熔断器等电器组成。

对中、小功率异步电动机、机床进行控制。

因此，在掌握常用电气符号的基础上，学会识读电气图的基本方法，才能在实际工作中迅速、正确地进行安装、接线和调试。

1.识图要点

电器控制是借助于各种电磁元件的结构、特性对机械设备进行自动或远距离控制的一种方法。电器元件是一种根据外界的信号和要求，采用手动或自动断开电路，断续或连续改变电参数，以实现电路或非电对象的切换、控制、保护、检测和调节。掌握元器件的结构原理是个重点。

例如，接触器、继电器、中间继电器的线圈得电，带动衔铁的吸合，使它们的主、辅触头作相反（原来断开的接通，原来接通的断开）的变化，去接通或断开主电路及其他电路以实现控制。又如时间继电器，线圈得电后，其常开、常闭触头不是马上接通或断开，而是延时一段时间，才接通或断开电路，延时时间的长短是可以调整改变的。只要我们掌握这些元器件的特点，其控制电路就很容易看懂了。

电气控制电路分主控电路（一次电路）和辅助电路（二次电路、控制电路）。主电路一般用粗实线画在图样的上方或左方，它与三相电源相连，连接负载，允许通过大电流，受辅助电路的直接控制；辅助电路是通过较弱电流的控制，用细实线画在图纸的下方或右方，控制主电路动作的。

2.看图步骤

（1）阅读产品使用说明书
在看图之前应首先了解设备的机械结构、电气传动方式、对电气控制的要求、电动机和电器元件的大体布置情况以及设备的使用操作方法，各种按钮、开关、指示器等的作用。此外，还应了解使用要求、安全注意事项等，对设备有一个全面完整的认识。

（2）看图样说明书
图样说明包括图纸目录、技术说明、元器件明细表和施工说明书等。识图时，首先要看清楚图样说明书中的各项内容，搞清设计内容和施工要求，这样就可以了解图样的大体情况和抓住识图重点。

（3）看标题栏
图样中标题栏也是重要的组成部分，它告诉你电气图的名称及图号等有关内容，由此可对电气图的类型、性质、作用等有明确认识，同时可大致了解电气图的内容。

（4）看框图
读图样说明后，就要看框图，从而了解整个系统的组成概况、相互关系及其主要特征，为进一步理解系统的工作原理打下基础。

（5）看主电路图
先读主电路图，再读控制电路的顺序识读。看主电路时，通常从下往上看，即从用电设备开始，经控制元器件、保护元器件依次看到电源。通过看主电路，要搞清楚用电设备是怎样取得电源的，电源是经过哪些元器件到达负载，这些元器件的规格、型号、作用是什么。

（6）看控制电路
应自上而下，从左向右看，即先看电源，再依次看各条回路，分析各条回路元器件的工作情况及其对主电路的控制关系。看控制电路时，要搞清电路的构成，各元器件间的联系（如顺序、互锁等）及控制关系和在什么条件下电路构成通路或断路，控制电路是如何控制主电路工作的，从而搞清楚整个系统的工作原理，如图3所示。

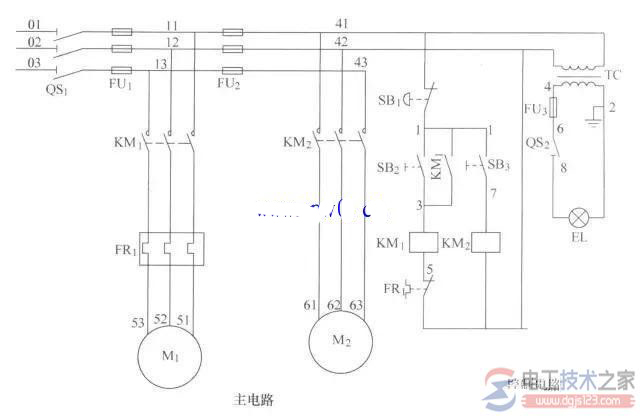

图3 电动机起动控制原理图
