【图】plc逻辑取及驱动线圈指令(LD、LDI、OUT)用法与注意事项
来源:电工天下时间:2020-02-20 10:53:30 作者:老电工手机版>>
有关plc逻辑取及驱动线圈指令(LD、LDI、OUT)用法与注意事项,LD是电路开始的常开触点连到左母线上,LDI是电路开始的常闭触点连到左母线上。
plc逻辑取及驱动线圈指令
一、plc逻辑取及驱动线圈指令的用法

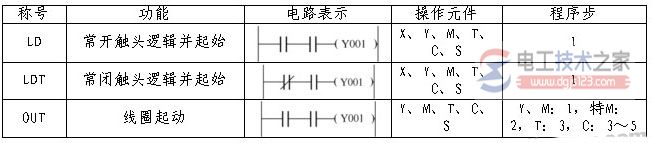

图1 逻辑线圈驱动指令的用法
二、plc逻辑取及驱动线圈指令的使用注意事项
1、LD是电路开始的常开触点连到左母线上。
2、LDI是电路开始的常闭触点连到左母线上。
3、OUT是驱动线圈输出指令,输入继电器X不能用此指令。
4、在*述的ANB、ORB指令中,LD与LDI可用于串、并电路*的起始触点。
5、对于定时器,计数器线圈,必须在OUT指令后设定常数。
