一文看懂配电箱重复接地示意图

来源:电工天下时间:2022-07-14 06:37:55 作者:老电工手机版>>

在供电线路中重复接地的接地体有二种做法,一是利用建筑物的基础钢筋连成的接地体,将其引至配电箱的进户处做重复接地,二是采用独立接地极,对由若干个接地极连接到一起的构成接地装置,将其引至配电箱的进户处做重复接地。

重复接地是指由配电箱外壳上的接地扁钢(暗装)或者镀锌螺丝(明装)连接到接地网上。配电箱内部金属导电部分都是连接到PE上的,如元件安装板、门、二次门都是连接在一起的。

重复接地是在中性点直接接地的系统中,在零干线的一处或多处用金属导线连接接地装置,就是那个配电箱外壳再接一次地,因为系统中性点是接地的。

一文看懂配电箱重复接地示意图

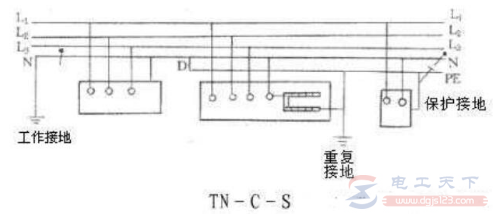

图1:配电箱重复接地示意图

在建筑施工临时供电中,如果前部分是TN-C方式供电,而施工规范规定施工现场必须采用TN-S方式供电系统,就可以在系统后部分现场总配电箱分出PE线,这种系统称为TN-C-S供电系统。

重复接地的作用:

1、零线重复接地能够缩短故障持续时间, 降低零线上的压降损耗,减轻相、零线反接的危险性;

2、在保护零线发生断路后, 当电器设备的绝缘损坏或相线碰壳时,零线重复接地还能降低故障电器设备的对地电压,减小发生触电事故的危险性。

重复接地的注意事项:

在TN-S(三相五线制)系统中,零线(工作零线)不允许重复接地,如果中性线重复接地,三相五线制漏电保护检测不准确,无法起到准确的保护作用。

因此,零线不允许重复接地,实际上漏电检测点后不能重复接地。
